KG12 на мамбу

[axelrankpoke]

Добрый день!

Имеется:
1. Вот такая база мамбы:

2. Ручка MCG с таким же 5-pin коннектором, и все это отлично вместе работает.

Что хочется сделать:

• поставить на базу мамбы КГ12
• подготовить MCG к установке в Ганфайтер

Что для этого нужно сделать? Купить ручку КГ12 для ганфайтера и поменять местами разъемы в штоках?

Пока изучил вот что:
Подключение ручки KG12 к BlackMamba MkIII
Подключение ручки KG12 к Fat Black Mamba MkIII
Fat Black Mamba и KG-12

UPD: Сейчас посмотрел, что все современные MCG на ганфайтер идут с четырьмя проводами в ручке, а разъем GRIP в моей ручке MCG имеет всего три... видимо, не судьба?

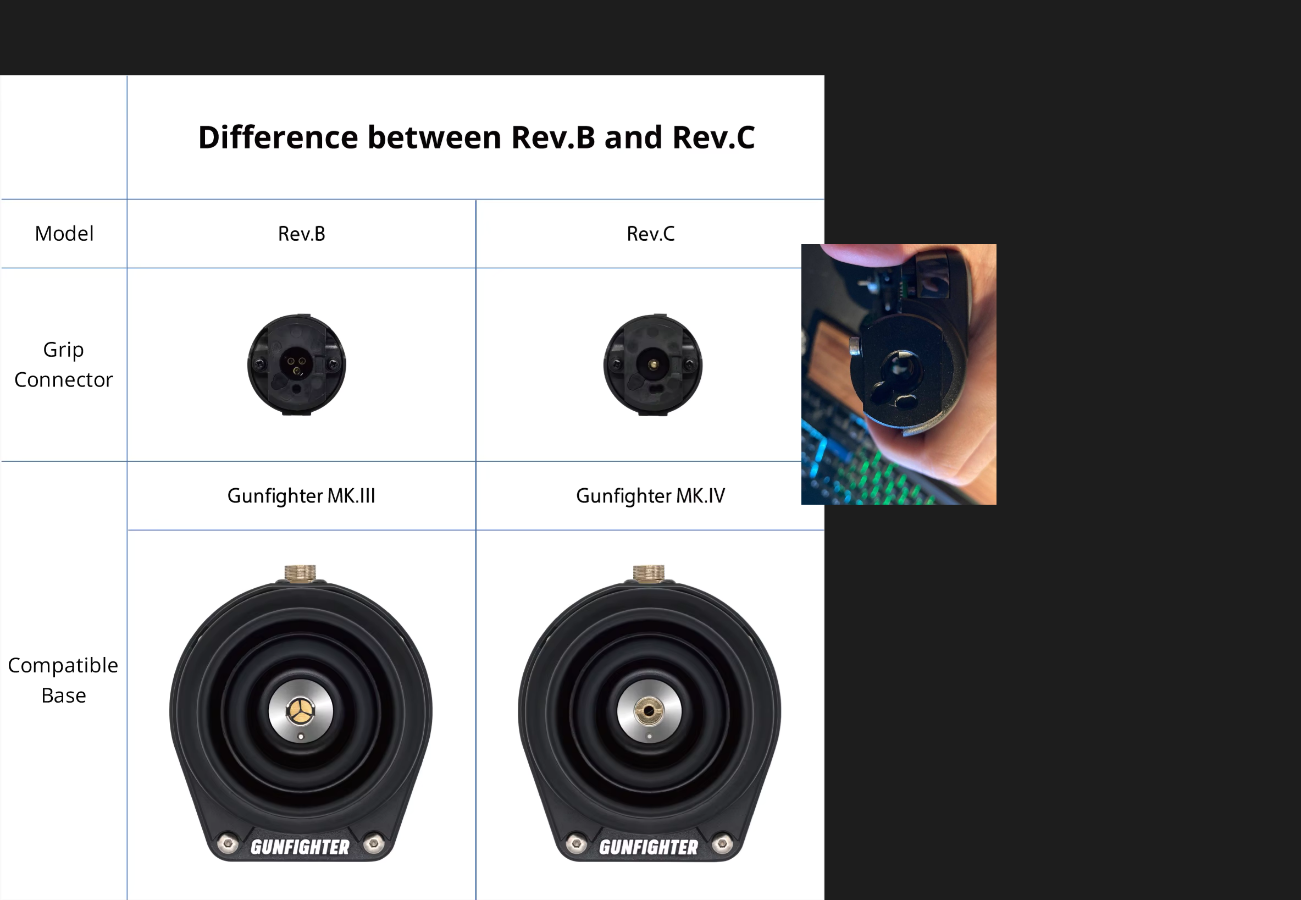

Остается понять, возможна ли установка КГ12 на мою мамбу. Я вижу, что шток на моей MCG (справа) внешне очень напоминает ревизии B и С:

Я могу просто взять провод от МЦГ с mini DIN коннектором и поставить его в шток ручки КГ12, или это так не работает?

[Ron61]

Не уверен, что точки крепления штока внутри ручек одинаковые. Попробуйте спросить продавца.

[axelrankpoke]

Я не хочу один шток менять на другой. Мое предположение заключается в том, что штоки в месте крепления к базе одинаковые, различается только вид коннектора. В таком случае вопрос механического крепления ручки КГ12 к базе мамбы решен, остается только электрическая часть.

Нет ли у вас схемы пятипинового коннектора мамбы, к каким из 5 штырьков следует подключать три (или 4?) провода из ручки?

[Ron61]

Так а что мешает посмотреть на работающей ручке MCG распиновку mini Din? Любая ручка (VKB) подключается по трем проводам - +, сигнал, земля. Четвертый это Shield- аналог заземления в розетках.

[axelrankpoke]

В данном случае мешает то, что между началом этой темы и вторым сообщением я успел оторвать этот мини ДИН

[Ron61]

Остается открывать базу, делать фото и показывать куда подключен шлейф со штока.

[axelrankpoke]

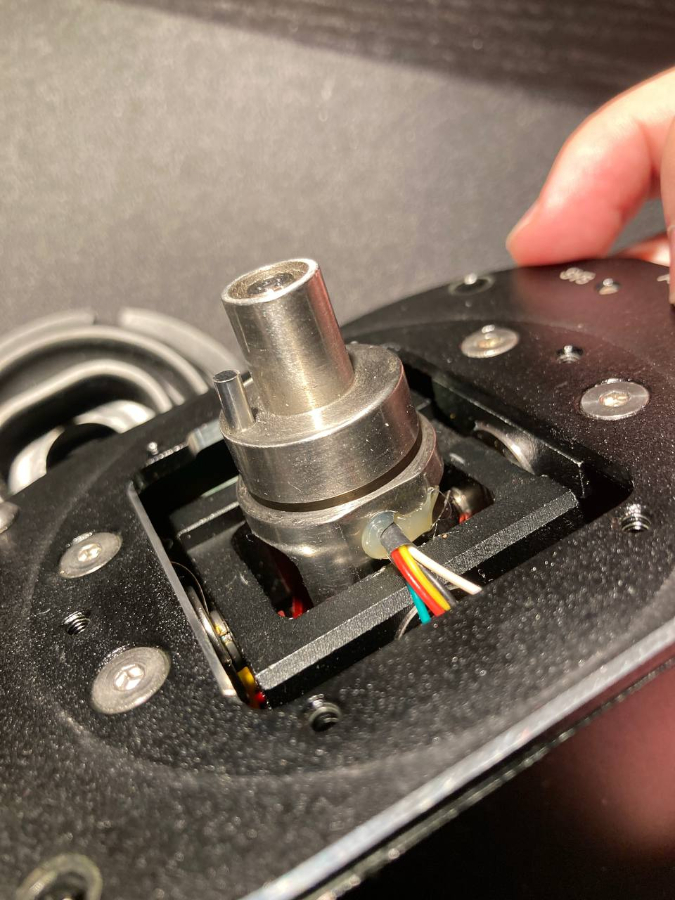

Разобрал:

Не вижу пока, как добраться до mini DIN с обратной стороны, чтобы можно было понять, какой провод выведен на какой контакт, не разбирая весь механизм загрузки...

А дальше из штока три провода идут сюда (только вместо желтого зеленый), это мы с вами пять лет назад уже выясняли в этой теме

[Ron61]

Прозвонить разъем, чтоб не разбирать механику и сделать согласно расположению в ручке.
Нашел такие фото, нам нужны черный, красный и синий на предпоследней. Я менял полностью шток, но нужны токарные работы.

[axelrankpoke]

Спасибо, припаял оторванный DIN назад по вашей схеме, работает. Пока поставил все на место)

P.S.Желтый там где на вашей схеме синий.
P.P.S. Думал что что-то сломал при сборке, потому что механизм загрузки за что-то цеплялся при движении - оказалось, что один из винтов, держащих кольцо пыльника, специально сделан короче других, и должен стоять строго в специальном месте, иначе он блокирует движение вправо-влево

[axelrankpoke]

Доброго дня!

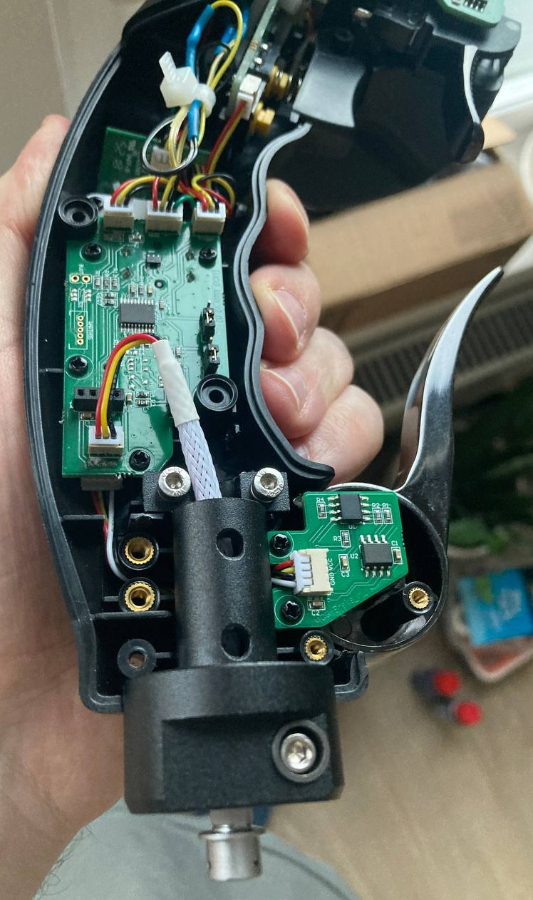

Итак, пришла KG-12 (до ревизии, с гладкой ручкой). На всякий для идентификации вот фото внутренностей ручки и контроллера:

Собрал вот такой переходник:

Вот так подключены провода - прозвонил, контакт есть:

В итоге ничего не работает, нажатие ни одной из кнопок не отражается в конфигураторе. Прошивка VKBsim Black Mamba XT2 v2.196. Есть ли мысли, что я сделал не так?

[Ron61]

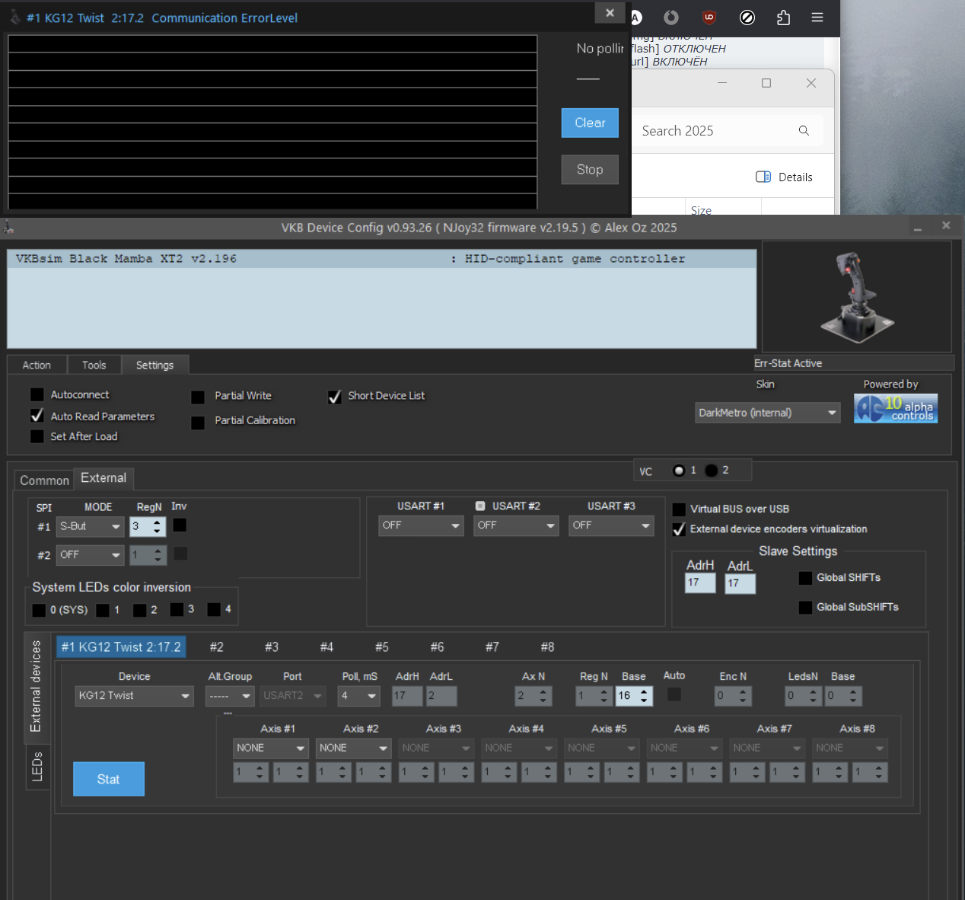

Показывайте настройки ручки в External, у неё другой адрес. Поэтому сначала нужно добиться связи с контроллером базы, а уж потом смотреть кнопки.

[axelrankpoke]

[Ron61]

Выберите с твистом, там другой адрес. Ось отсутствующего твиста потом отключить.

[axelrankpoke]

[Ron61]

После смены на другую ручку в конфигураторе, кнопка Set (запись в контроллер) нажималась? Проверить напряжения на разъеме шлейфа (3пин) - что там есть?
