делаю тюниг ECS Gametrix+КобрыZ

Любые темы, близкие к устройствам для симуляторов.

Moderator: AdminGroup

Alex Oz
Posts: 1178
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 15 times
Been thanked: 127 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Alex Oz » Sat Feb 06, 2016 11:29

Тестером можно, но сложно и неудобно.

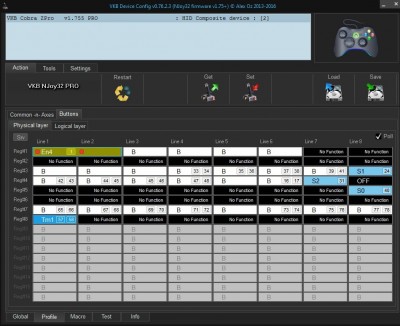

Лучше тогда использовать конфигуратор:
1:

2:

3:

4:


Медленно вращаем энкодер ( в пределах одного клика).
Должны четко просматриваться все 4 фазы. При вращении в обратную сторону - все те же фазы, но в обратном порядке.
Крайние прошивки и софт / Latest firmware & software
https://www.njoy32.vkb-sim.pro/home
http://alex-oz.strana.de

User avatar
Sanek200
Posts: 264
Joined: Tue Feb 11, 2014 20:00
Location: Москва
Has thanked: 4 times
Been thanked: 2 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Sanek200 » Sat Feb 06, 2016 13:30

Ясно спасибо Алекс!
будем пробовать

Ron61
Posts: 3406
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 46 times
Been thanked: 664 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Ron61 » Sat Feb 06, 2016 17:31

А ты пробовал подключать без RC-фильтра? Напрямую. Что не устраивало? Скрин покажи. Я к тому, что у меня всё и так работает. Зачем лишнее вешать? И Алекс наверное прав, средний - это земля должна быть. :wink:

User avatar
Sanek200
Posts: 264
Joined: Tue Feb 11, 2014 20:00
Location: Москва
Has thanked: 4 times
Been thanked: 2 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Sanek200 » Sat Feb 06, 2016 18:11

еще не пробовал сейчас запаяю и буду пробовать
А для чего, даже не знаю решил заморочится и вроде ВКб рекомендует

Alex Oz
Posts: 1178
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 15 times
Been thanked: 127 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Alex Oz » Sat Feb 06, 2016 20:04

Рекомендуется - потому что качество энкодеров очень сильно плавает. Со временем шум фронтов может только увеличиваться. Поэтому RC цепочки позволяют нивелировать эти проблемы. В свои джойстики (FAT Mamba) фильтры также устанавливаются - по весьма простой причине - джойстик досточно дорогой (премиум сегмент) - и экономия в десяток центов на комплектации может очень сильно отразится на качестве конечного продукта. Так что в такой "э'кономии" смысла никакого нет, а проблем добавиться может.

Но это не значит что энкодеры не будут работать и без RC цепочек - используемые алгоритмы (особенно для типа Adv) позволяют это.
Просто для серийных изделий надежности никогда не бывает много - законы статистики, больших чисел и Мерфи работают на 100%.
Крайние прошивки и софт / Latest firmware & software
https://www.njoy32.vkb-sim.pro/home
http://alex-oz.strana.de

User avatar
Sanek200
Posts: 264
Joined: Tue Feb 11, 2014 20:00
Location: Москва
Has thanked: 4 times
Been thanked: 2 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Sanek200 » Sat Feb 06, 2016 20:27

что то запутался в подключении энкондера :?

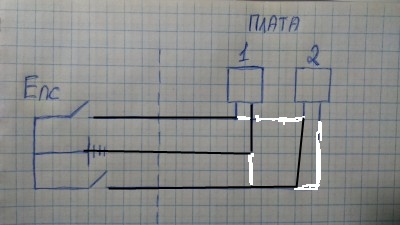

подключаю так:

пока без фильтра и без земли, 4/4, всегда срабатывают по две кнопки 1и2

может не так подключаю?

Alex Oz
Posts: 1178
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 15 times
Been thanked: 127 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Alex Oz » Sat Feb 06, 2016 20:33

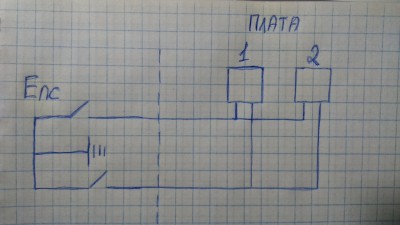

По такой схеме работает соотвественно.

Каждый выход энкодера на свой вход, общий - на общий одного из разъемов.

Крайние прошивки и софт / Latest firmware & software
https://www.njoy32.vkb-sim.pro/home
http://alex-oz.strana.de

Ron61
Posts: 3406
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 46 times
Been thanked: 664 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Ron61 » Sat Feb 06, 2016 20:44

Sanek200 wrote:что то запутался в подключении энкондера :?
может не так подключаю?

Уже разбирали подключение тут, если не видел.

User avatar
Sanek200
Posts: 264
Joined: Tue Feb 11, 2014 20:00
Location: Москва
Has thanked: 4 times
Been thanked: 2 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Sanek200 » Sat Feb 06, 2016 21:18

Вот чайник! не видел! все теперь работает. Спасибо!
Такой вопрос: почему в одной "фазе" срабатывает условно 4 раза 4 разных комбинации, а фактически есть 2 кнопки?

Ron61
Posts: 3406
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 46 times
Been thanked: 664 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Ron61 » Sat Feb 06, 2016 21:46

Поподробней про 4 комбинации и желательно в картинках (или видео). Скрины настроек только приветствуются.

Alex Oz
Posts: 1178
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 15 times
Been thanked: 127 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Alex Oz » Sat Feb 06, 2016 21:57

Здесь есть описание работы энкодера:
download/file.php?id=499

и тут посмотреть:
http://easyelectronics.ru/avr-uchebnyj- ... koder.html
Крайние прошивки и софт / Latest firmware & software
https://www.njoy32.vkb-sim.pro/home
http://alex-oz.strana.de

User avatar
Sanek200
Posts: 264
Joined: Tue Feb 11, 2014 20:00
Location: Москва
Has thanked: 4 times
Been thanked: 2 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Sanek200 » Sat Feb 06, 2016 22:35

Ron61 wrote:Поподробней про 4 комбинации и желательно в картинках (или видео). Скрины настроек только приветствуются.

выше Алекс писал, с картинками

Ron61
Posts: 3406
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 46 times
Been thanked: 664 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Ron61 » Sat Feb 06, 2016 23:51

Ах, вы про это, теперь понял. Ну у меня так и работает. Появился вопрос - Алекс, задумывался ли сделать работу (как ещё один вариант) энкодеров как в Mjoy16? Там срабатывали 4 кнопки - вперёд, назад, быстро вперед, быстро назад. Или этот режим есть и можно в конфигураторе задать? Ткни носом слепошарова :). Архив скину, ну, на всякий. Вдруг забыл. :)
MJoy16-C1 Users Manual_v1.1.pdf
(537.96 KiB) Downloaded 538 times

Alex Oz
Posts: 1178
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 15 times
Been thanked: 127 times

Re: делаю тюниг ECS Gametrix+КобрыZ

Postby Alex Oz » Sun Feb 07, 2016 3:15

Не, в конфигураторе на такое настроек нет. Переключение режима энкодера - только принудительно (шифтами). Автомат в данном случае - вещь очень неоднозначная (даже если это и реализовать в приемлемом виде), а уж то как это "работало" в Mjoy16 - то уж лучше отсутствие такой опции совсем.
Тут в нормально работающих вещах постоянно спотыкаются с настройками на ровном месте. А с такими неоднозначными - умучаешься до истины докапываться.
Крайние прошивки и софт / Latest firmware & software
https://www.njoy32.vkb-sim.pro/home
http://alex-oz.strana.de

FrAG_Archer
Posts: 262
Joined: Thu Jul 31, 2014 9:51
Has thanked: 7 times
Been thanked: 1 time

Re: делаю тюниг КобрыZ+ECS Gametrix

Postby FrAG_Archer » Sun Feb 07, 2016 12:17

Sanek200 wrote:Сейчас делаю фильтр для энкондера, так как я в этом туго соображаю прикинул как должно выглядить

Правильно?


Извините, не подскажете, какие номиналы емкостей и резисторов Вы использовали?
