делаю тюниг ECS Gametrix+КобрыZ

[Sanek200]

В душе не знаю!
Повторяю подключаю таки еже новые(брал на запас) и все ок(пока провода не припоял) и те что на видео до пайки были ОК.
Вся эта х. произошла после пайки! вот как после пайки могло поменяться напряжение?

[Ron61]

Какое напряжение на резисторах?

и все ок(пока провода не припоял)

Привязывал, что ли? Не понимаю, как проверял?

[Sanek200]

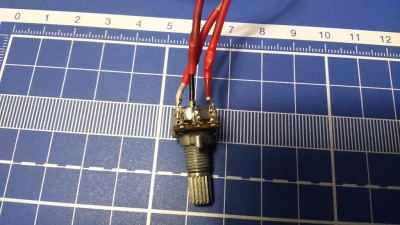

ну это проще простого, вкл фантазию и сделал так

[Ron61]

Паял, надеюсь, при выключенном контроллере? Если повторить подключение не паяя - какой результат?

[Alex Oz]

"Паяльный Флюс ЗИЛ 2 предназначен для пайки медных изделий и первоначально предназначался для пайки радиаторов автомобилей зил.

На сегодняшний день флюс распространён при производстве и ремонте систем кондиционирования.
Флюс ЗИЛ 2 состоит из раствора соляной кислоты с активными химическими элементами - хлорид цинка, хлорид амония и хлорид железа. "

Оставьте его для цели назначения, купите радиотехнический флюс. Хотя они тоже бывают токопроводящие (на глицериновой основе) так хотя бы не агрессивные по отношению к проводникам. ЗИЛ-2 со временем разъест их. То что уже паялось - резисторы - мыть щеткой (зубной) с мылом.

[Sanek200]

Паял, надеюсь, при выключенном контроллере?

Я конечно дилетант, но не идиот!

Если повторить подключение не паяя - какой результат?

на видео те что поял, провода отрезал и подключал как на фото на голые контакты разнице нет.

То что уже паялось - резисторы - мыть щеткой (зубной) с мылом.

попробую, хотя мне кажется что им совсем хана
И с флюсом понял будем искать другой!
ЛТИ-120? и канифоль?

[Ron61]

С флюсом внутри практичнее, и где видео с Joytester?

[Alex Oz]

ЛТИ-120 требует смывания( по разным источникам - данныер разные, где-то он считается нейтральным, где-то нет).
ТО есть он не образует токопроводящей пленки, но может оказывать коррозионное действие на медь.

Есть паяльные пасты, на основе канифоли.

[Victorus]

Алекс, ладно я, паяльщик мягко говоря, любитель. Но представляю, каково тебе читать некоторые посты самодельщиков. Кошмары потом не мучают?

[Sanek200]

ну с флюсом вроде более мение понятно
к просьбе Ron61 видео с Joytester
вот: https://yadi.sk/i/OQnoqzsNo2Ezv
больше не буду мучить эти переменики им и так уже плохо, промывка водой с мылом не помогла. Есть запас таких же надо только норм припой купить

[Ron61]

Тот, который открыл, попробуй почистить внутри насухо и потом графитом от мягкого карандаша натереть дорожки. Честно говоря , впервые в жизни вижу, как новый, "здоровый" резистор, можно превратить в "труп" с помощью пайки за 5 секунд . Но во всём отрицательном можно найти крупицы знаний - это опыт, который ты начинаешь приобретать. И это хорошо, что ты не опустил руки. Ведь: "Дорогу осилит идущий...", не так ли?

[Sanek200]

Точно так!
Сам в шоке как так получилось, грешил сначала на контроллер руда, а оказалось переменики

[Sanek200]

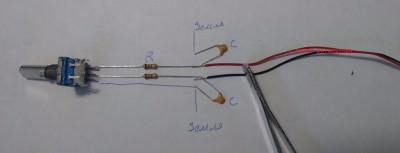

Сейчас делаю фильтр для энкондера, так как я в этом туго соображаю прикинул как должно выглядить

Правильно?

[Alex Oz]

А общий точно с краю? (обычно по центру)
Если да, то в целом верно.

Для проверки - правильно ли определен общий, установите тип энкодера 4/4 и посмотрите, так же ли он надежно работает (вкладка тест, включить лог)
как и тип Adv(anced). Для работы верните тип Adv.

Тут есть один нюанс - тип Adv будет вполне нормально обрабатывать и ошибочно подключенный энкодер - таков алгоритм, позволяющий работать с выпадением или слипанием фаз, но вообще говоря это не очень хорошо - оставлять неправильное подлючение. В случае ошибки подлючения, в цикле энкодера как раз остаются только три правильных фазовых перехода и один - "слипнувшийся". Тип 4/4 работает со строгим порядком фаз - поэтому он поможет выявить такую ошибку.

[Sanek200]

А общий проверить мультиметром получится или только уже в тесте?
