делаю тюниг ECS Gametrix+КобрыZ

[Ron61]

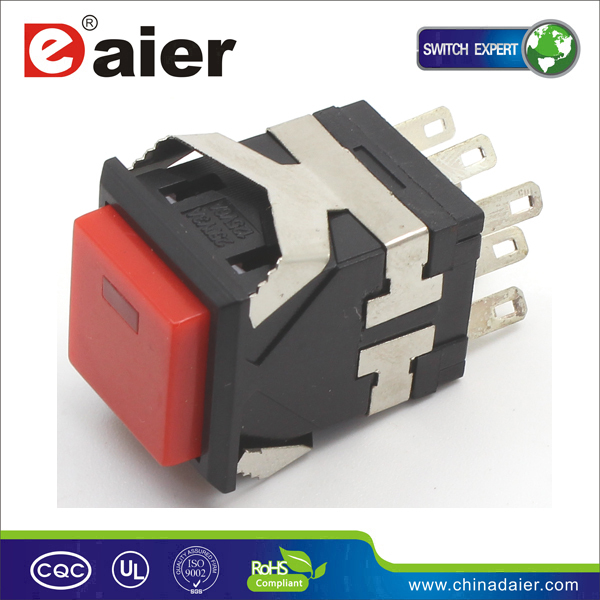

Да, я ступил конечно, пардон . "Если вавка в голове - надо пить зелёнку" . Вылетело, что у нас не +5 на кнопках да и нет на тумблере отдельной коммутации для светодиодов, как на этих. Таких у меня 6 штук стоит на +5. Для расчета номинала резистора можно воспользоваться программкой от FreeTrack.

Расчет резистора LED.zip

(320.09 KiB) Downloaded 493 times

[Sanek200]

Резистор ом 300-500 для дневного режима 1 - 2 кОм для ночного (красный/зеленый светодиод) и 200-300 / 600-1000 Ом для белого/синего . Побдирать по яркости светодиода - они очень разные бывают.

Вот здесь немного не догнал Разобрал и поставил диод в кнопку, а дальше. Резистор надо куда ставить? на кабель от платы расширения до кнопки с подсветкой?

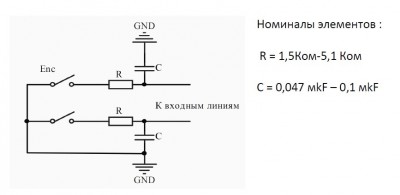

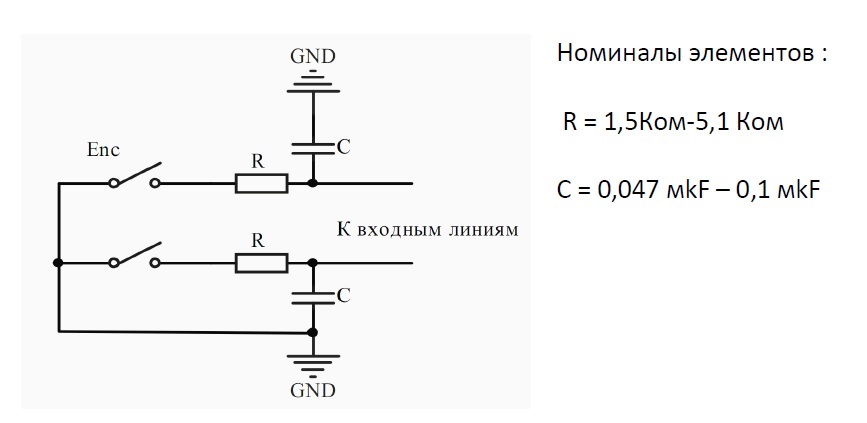

С энкодером решил сделать по рекомендации ВКБ с RC фильтром

Расчет наминала элементов для определенной модели энкондера или для любой?

[Sanek200]

Назрел еще вопрос:
Если к BUS подключен руд можно ли к BUS подключать еще и диоды?
Виктор писал о возможности подключения диодной ленты к BUS

[Victorus]

Можно. ECS и светодиоды используют разные линии.

[Sanek200]

Пока ищу новый РУД(подплавил корпус ) решил к старому контролеру подключить новые переменные резисторы В10К и посмотреть как работает
А здесь появилась новая проблема
Первый раз пробовал подключать каждый переменик к осям перед пайкой все было норм оси работали контролер не глючил , но после запайки(разъемов) проводов и вкл он мне выдал такую картину что оси прыгают(дребезг)
физически отключил все оси от контроллера а они все равно есть и прыгают

вот от чего может быть такой глюк?
usb драйвера удалял, контроллер в дефолт скидывал не чего не помогает

[Alex Oz]

Тут два варианта - где-то что-то оборвалось либо не туда припаялось

[Ron61]

А после того как отключил, галку "En" напротив несуществующих осей снял и сохранился?

[Sanek200]

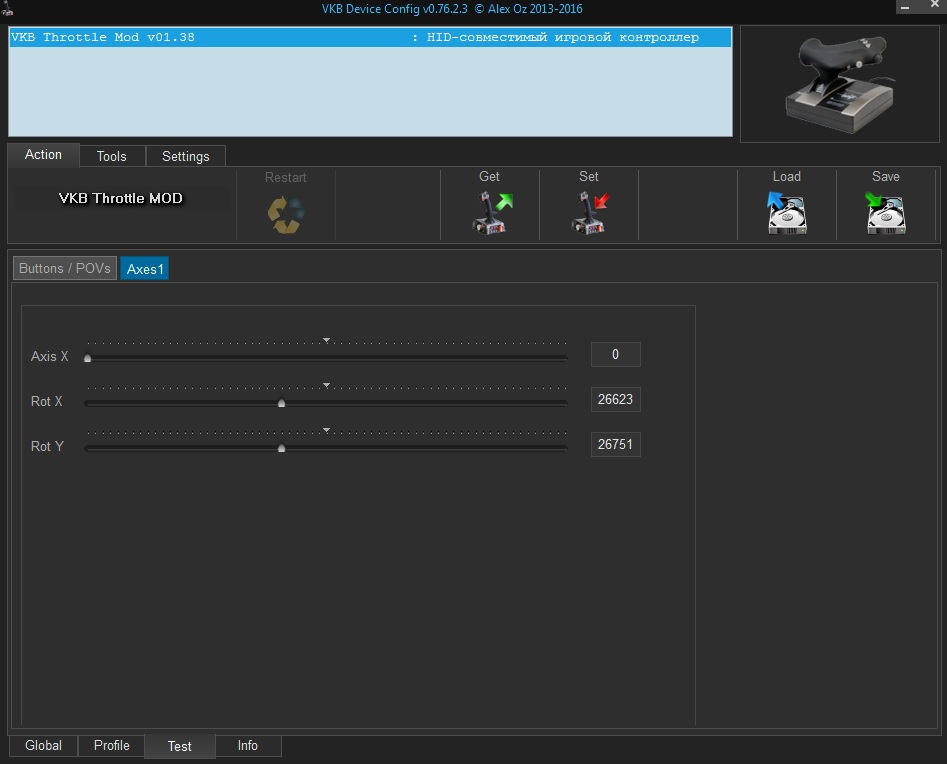

специально не отключал в конфигураторе оси(физически отключены у контроллера пустые разъемы), а они дребезжат кроме X
Поискал вроде на контроллере все крепко и на месте не где не замкнуто. К контроллеру нечего не паял, только на резосторе

P.S. везет мне, то одно то другое!

[Ron61]

Не обращай внимания, это так у всех. Читай это.

[Sanek200]

Понятно!
вроде нашел причину дребезга, При пайки контактов к переменику кипел флюс и попал на контакты в резисторе теперь они мокрые из за этого может переменик глючить?
Потому что включаю другой переменик новый и все норм, значит дело не в плате

[Ron61]

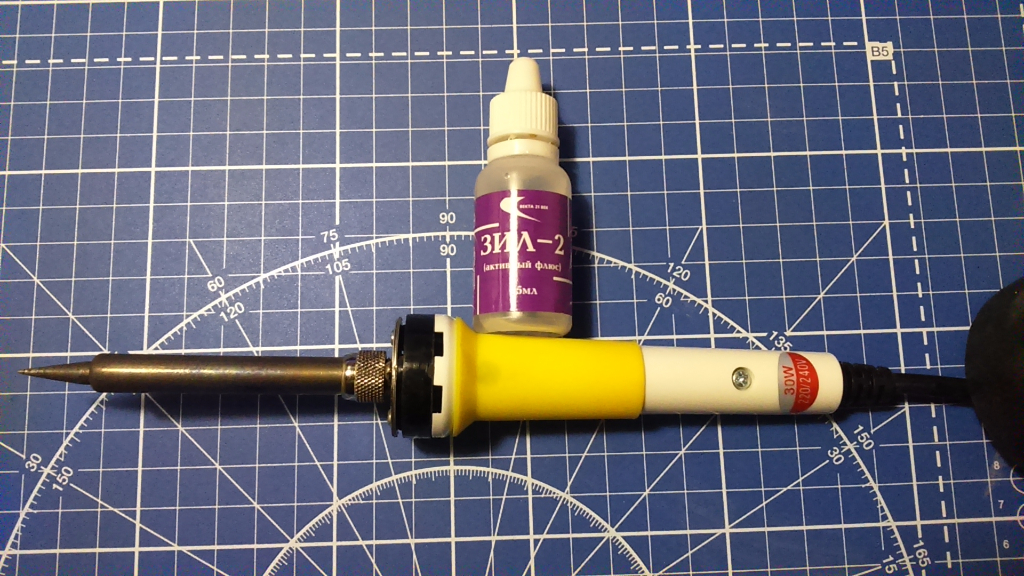

Мне кажется, причина надуманна. А чем паяешь, в смысле флюса? Вполне достаточно иметь припой с канифолью внутри. Фото переменника с пайкой покажи.

[Sanek200]

ну фиг знает, снял крышку с переменика а он на контактах влажный, откуда тогда? И другой подключаешь и все норм ось отрабатывает(на двух разных пробовал), а те что поял глючат(дребезжат)
Такой

вот в этот мог попасть флюс http://www.chipdip.ru/product/rk-1233n1-b10k/
а вот что с таким могло стать не понято, разобрать не смог
http://www.chipdip.ru/product/ptd901-2015k-b103/

[Ron61]

На контактах может быть смазка, а активным флюсом не советую пользоваться, навскидку, либо промывать сразу, хотя полностью вряд ли отмоешь. Ну и скрин Joytester с шумом неплохо бы увидеть.

[Sanek200]

первый фаил 123 с таким резистором http://www.chipdip.ru/product/rk-1233n1-b10k/
второй 321 с таким http://www.chipdip.ru/product/ptd901-2015k-b103/
https://yadi.sk/i/33mrossInx9QP
https://yadi.sk/i/_VCiX7pUnx9QF

[Ron61]

Такое бы видео с Joytester и скрин Global. Какое напряжение на резисторах? Precis поставь 10.
