Подключение ручки KG12 к Fat Black Mamba MkIII

Postby UIV » Thu Jun 09, 2016 8:47

Данное руководство расскажет как подключить ручку KG12 к джойстику Fat Black Mamba MkIII (модификация Vintage Mamba).

Внимание! В силу очень плотной внутренней компоновки джойстика и ограниченной длины некоторых кабелей, подключайте и отключайте кабели аккуратно и с осторожностью.

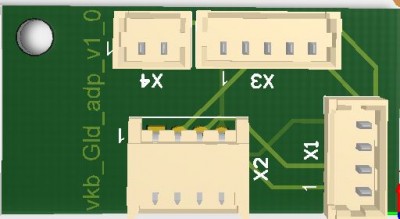

Плата адаптер

- Снимите нижнее основание
- Для удобства установки платы адаптера рекомендуем отключить от контроллера кабели каналов X и Y
- Отключите идущий из ручки 5-проводной кабель от разъема "WARTHOG" (разъем находится на печатной плате, где установлены тумблеры GEAR и FLAPS)
- Аккуратно отключите 4-проводной кабель от разъема "LEFT BOARD" контроллера Мамбы
- Подключите 4-проводной кабель к коннектору "Х1" на плате адаптера.
- 4 проводной кабель из комплекта ручки подключите одной стороной к угловому разъему "X2" платы адаптера, а другой к коннектору "LEFT BOARD" на плате контроллера Мамбы.
- Однопроводной кабель из комплекта подключите к разъемам "X4" платы адаптера и "STICK" платы контроллера.
- Установите плату адаптер как на фото

- Подключите 5-проводной кабель из ручки к коннектору "X3" платы адаптера
- Подключите кабели каналов X и Y к контроллеру.
Убедитесь, что провода не мешают движущимся частям загрузочного механизма джойстика.
- Закрепите нижнее основание.

Если необходимо, обновите прошивку до версии 1.79.0
FM_v1_79_0.zip
(55.33 KiB) Downloaded 83 times

Конфигуратор для работы с этой прошивкой
http://ftp.vkb-sim.pro/Programms/VKBDev ... 77_2_3.zip

Загрузите профиль для работы с ручкой KG12
FM_KG12_v1_79_0.zip
(1.17 KiB) Downloaded 106 times

При необходимости откалибруйте джойстик в конфигураторе.

Удачных полетов!
