вопрос по калибровке осей на мет механике Кобра ВКБ

Moderator: AdminGroup

aWAs
Posts: 108
Joined: Tue Oct 11, 2011 21:16
Location: Магнитогорск
Has thanked: 2 times
Been thanked: 1 time

вопрос по калибровке осей на мет механике Кобра ВКБ

Postby aWAs » Thu Sep 06, 2012 17:17

Получил сегодня механику и контроллер NJoy32 с платой расширения .
Механику воткнул , контроллер пока оставил старый .

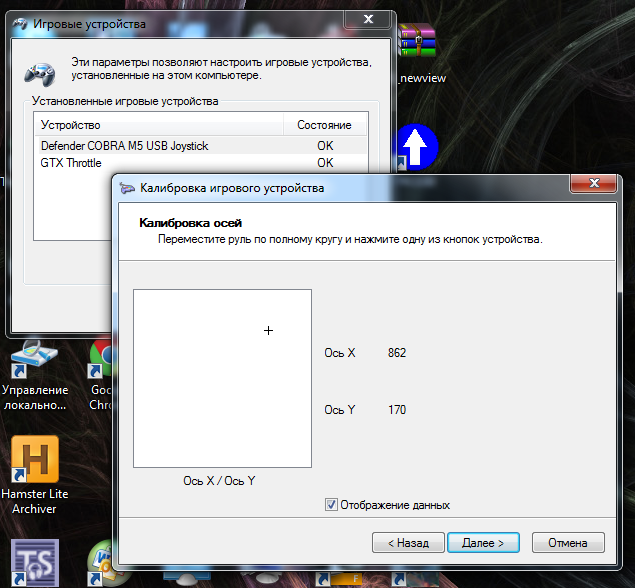

Возникла проблемма с центровкой осей, кроме того центр постоянно дрожит в пределах 2 единиц
Attachments
колибр  оси.png
Defender Cobra M5 + NJoy32 Pro + метал. механика ВКБ,Тумблерная панель, Панель осей. РУД - Gametrix, Win 10

Alex Oz
Posts: 982
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 4 times
Been thanked: 57 times

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby Alex Oz » Thu Sep 06, 2012 18:40

Пока все правильно - старый контроллер M5 откалиброван под положение магнитов на пластиковой механике - новый контроллер увидит их как надо (по дефолту работает автцентровка и автокалибровка XY). Дрожь в 1-2 единицы вообщем-то не является проблемой - подключите новый контроллер и посмотрите как оно будет.
Крайние прошивки и софт / Latest firmware & software
viewtopic.php?f=15&t=908

aWAs
Posts: 108
Joined: Tue Oct 11, 2011 21:16
Location: Магнитогорск
Has thanked: 2 times
Been thanked: 1 time

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby aWAs » Thu Sep 06, 2012 18:45

подключил новый контроллер система вообще его не видит
Defender Cobra M5 + NJoy32 Pro + метал. механика ВКБ,Тумблерная панель, Панель осей. РУД - Gametrix, Win 10

User avatar
UIV
Мастер
Posts: 4912
Joined: Mon Apr 17, 2006 16:33
Has thanked: 19 times
Been thanked: 260 times

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby UIV » Thu Sep 06, 2012 18:51

Крайние провода в кабеле с датчика МаРС на контроллер поменяли местами? Если нет - то получается короткое замыкание, контроллер не работает.
Китайцы используют реверсные провода в стандартной Дефендеровской Кобре. Там + и - перепутаны местами.
Отключите датчики и включите контроллер в УСБ. Если стартанет, перекидывайте крайние провода в одном из белых разъемов с помощью иголки. Иголкой оттягивается защелка и провод вынимается.

aWAs
Posts: 108
Joined: Tue Oct 11, 2011 21:16
Location: Магнитогорск
Has thanked: 2 times
Been thanked: 1 time

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby aWAs » Thu Sep 06, 2012 19:06

Все заработало! спасибо!
Defender Cobra M5 + NJoy32 Pro + метал. механика ВКБ,Тумблерная панель, Панель осей. РУД - Gametrix, Win 10

Alex Oz
Posts: 982
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 4 times
Been thanked: 57 times

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby Alex Oz » Thu Sep 06, 2012 22:32

aWAs wrote:Все заработало! спасибо!


:)
Крайние прошивки и софт / Latest firmware & software
viewtopic.php?f=15&t=908

aWAs
Posts: 108
Joined: Tue Oct 11, 2011 21:16
Location: Магнитогорск
Has thanked: 2 times
Been thanked: 1 time

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby aWAs » Sat Oct 13, 2012 22:17

новая проблемма! подцепил 3 доп оси по мануалу к X11 на контакты 10 ,11,12 ; 13,14,15; 16,17,18 средние контакты соответственно к 11, 14, 17.делал калибровку VKBDevCfg. осей винда не видит
Defender Cobra M5 + NJoy32 Pro + метал. механика ВКБ,Тумблерная панель, Панель осей. РУД - Gametrix, Win 10

aWAs
Posts: 108
Joined: Tue Oct 11, 2011 21:16
Location: Магнитогорск
Has thanked: 2 times
Been thanked: 1 time

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby aWAs » Sat Oct 13, 2012 22:18

новая проблемма! подцепил 3 переменных резистора 10 кОм по мануалу к X11 на контакты 10 ,11,12 ; 13,14,15; 16,17,18 средние контакты соответственно к 11, 14, 17.делал калибровку VKBDevCfg. осей винда не видит
Defender Cobra M5 + NJoy32 Pro + метал. механика ВКБ,Тумблерная панель, Панель осей. РУД - Gametrix, Win 10

User avatar
Victorus
Posts: 1039
Joined: Wed Sep 21, 2011 13:25
Has thanked: 162 times
Been thanked: 135 times

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby Victorus » Sat Oct 13, 2012 22:26

Посмотрите, пожалуйста в разделе 3.3 Конфигуратор контроллера VKB NJoy32 device Руководство пользователя таблицу 3.2 Включены ли эти опции
Параметры логических осей
Имя Описание
En Enabled. Опция позволяет управлять включением оси. При этом
выполняются все расчеты, связанные с осью, даже если ось не
объявляется видимой в HID#репорте устройства (опция Vs).
Такой режим может быть использован для отображения
вращения аналоговой оси в серию нажатий кнопок.
Vs Visible. Опция позволяет управлять видимостью оси внешними
программами. Таким образом ось должна быть не только
включена, но и видима. В этом случае она будет объявлена в
HID#репорте устройства.

User avatar
UIV
Мастер
Posts: 4912
Joined: Mon Apr 17, 2006 16:33
Has thanked: 19 times
Been thanked: 260 times

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby UIV » Sun Oct 14, 2012 6:17

Джамперы переставили для осей резисторов?
В конфигураторе выставили значение оси - Analog?

aWAs
Posts: 108
Joined: Tue Oct 11, 2011 21:16
Location: Магнитогорск
Has thanked: 2 times
Been thanked: 1 time

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby aWAs » Sun Oct 14, 2012 16:41

все получилось , не поставил видимость осей
Defender Cobra M5 + NJoy32 Pro + метал. механика ВКБ,Тумблерная панель, Панель осей. РУД - Gametrix, Win 10

Koksa
Posts: 24
Joined: Mon Nov 19, 2012 23:03
Location: Украина Запорожье

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby Koksa » Wed Nov 21, 2012 16:51

Здравствуйте!
Так уж случилось,не имея спецобразования,осваиваю VKB KingCobra MkI,с апгрейтом,установкой дополнительнх панелей управления!
Пользуясь инструкцией собрал,правда подключал в свободно-удобные разьемы контроллера:кнопки и тумблеры в x5 ,кнопки и энкодеры в x3 ,с осями ошибиться было тяжело!
Прошил контроллер FirmwareLoader-ом до версии KingCobra(I)_v0_92b,пытался поршится до KingCobraMkII_v0_99 по руководству,не получилось!
Проблема в др.по средствам конфигуратора пытался настроить оси,разными спосабами,ну и менял параметр HID ,случайно . И толко потом нашел ,что не рекомендуется изменять умолчательные названия. Изменение имени оси может привести к ее неработоспособности.
Результат : 3 оси в тестере не работают, с ID : 3,2,6 возможно из-за этого...
На др.осях менял для эксперимента ID ,но оси работают!Не могу понять причину не работающих осей!
Думаю подобная проблема может быть и с кнопками.Возможно подобное возникало не у меня одного,да и может еще возникнуть у других.
Т.ч. очень надеюсь,что ктонидь поможет в решении этой задачи!
Заранее благодарен!

DBezverk
Posts: 17
Joined: Wed Mar 21, 2012 16:16

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby DBezverk » Wed Nov 21, 2012 20:53

У меня аналогичная проблема. Начал настраивать дополнительные оси и кнопки - ничего толком не работает. Донастраивался до того, что и без дополнительных панелей уже ничего не работает. Через некоторое время заметил, что кнопка Load в конфигураторе работает не корректно. Т. е. она активна, выбираю файл, загружаю конфигурацию, но после загрузки ничего не изменилось. И востановить конфигурацию до работоспособного состояния ну никак не получается. Может, конечно я что то не так делаю. Поэтому, скиньте, пожалуйста рабочую конфигурацию для Кобры Мк1 но не файлом, а скриншотами. Буду руками все исправлять. Спасибо!
Last edited by DBezverk on Mon Nov 26, 2012 12:34, edited 1 time in total.

Koksa
Posts: 24
Joined: Mon Nov 19, 2012 23:03
Location: Украина Запорожье

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby Koksa » Wed Nov 21, 2012 21:35

А,если кто сбросит скриншоты и профайлы вообще будет замечательно!
Простите за настойчивость,но оч. хочеться пользоваться всеми функциями!
Заранее благодарен!

User avatar
UIV
Мастер
Posts: 4912
Joined: Mon Apr 17, 2006 16:33
Has thanked: 19 times
Been thanked: 260 times

Re: вопрос по калибровке осей на мет механике Кобра ВКБ

Postby UIV » Thu Nov 22, 2012 8:10

Сегодня постараемся скинуть. Два дня были не на связи, возвращались с производства домой.
