перестал определяться gladiator pro

Postby shspb » Wed Nov 23, 2016 21:45

Здравствуйте!
Конфигурация:
VKBsim Gladiator PRO version Firmware version: v1.808
OS Win7 64
История: 21.11.16 первый раз подключил к ПК, откалибровал в WIZZO v.073.(firmware v1.801) и запустил WarThunder. Через 30-40 минут был первый перезапуск джойстика и далее еще два перезапуска в течение двух часов игры. На следующий день прошил в ZBootloader-C и откалибровал в WIZZO v.073.(firmware v1.808) и запустил WarThunder. В процессе управления джойстиком не понравилась реакция на отклонение по тангажу. При отклонении ручки от себя долго не было реакции и ближе к предельному положению начинал резко реагировать на отклонение ручки. Запустил WIZZO и наблюдал отсчеты по тангажу от 300 до 65000 (десятые не помню) по другим осям без изменений. Попытался откалибровать. Во время калибровки при отклонении ручки в крайнее положение джойстик завис или отключился (JOYSTICK NOT FOUND). Потом все же удалось откалибровать без зависания. Запустил WIZZO для проверки осей и уже наблюдал отсчеты по тангажу от 1200 до 65000. И пошли зависания сначала при отклонении ручки на большие углы, а затем и при небольшом шевелении. Сегодня 23.11.16 джойстик при подключении уже не определяется. Еще есть одно замечание. При управлении джойстиком было замечено свободное вращение ручки вокруг оси. Это нормально?
Джойстик понравился, но не успел им насладиться в полной мере.
Прошу помощи. И жду рекомендаций.
С уважением, Андрей.

User avatar
UIV
Мастер
Posts: 4912
Joined: Mon Apr 17, 2006 16:33
Has thanked: 19 times
Been thanked: 260 times

Re: перестал определяться gladiator pro

Postby UIV » Thu Nov 24, 2016 8:11

Снимите ручку и сделайте два фото, чтобы были видны коннекторы в базе и штоке ручки.

shspb
Posts: 11
Joined: Wed Oct 26, 2016 22:26

Re: перестал определяться gladiator pro

Postby shspb » Thu Nov 24, 2016 19:56

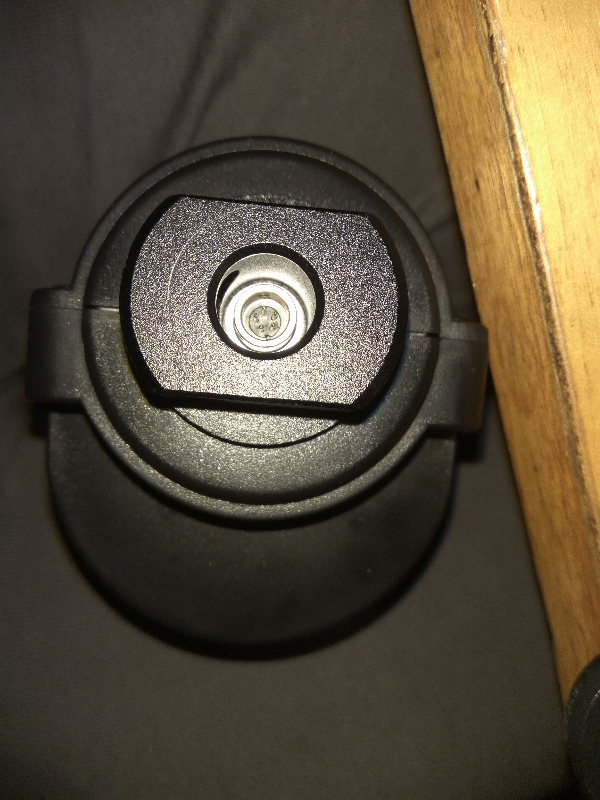

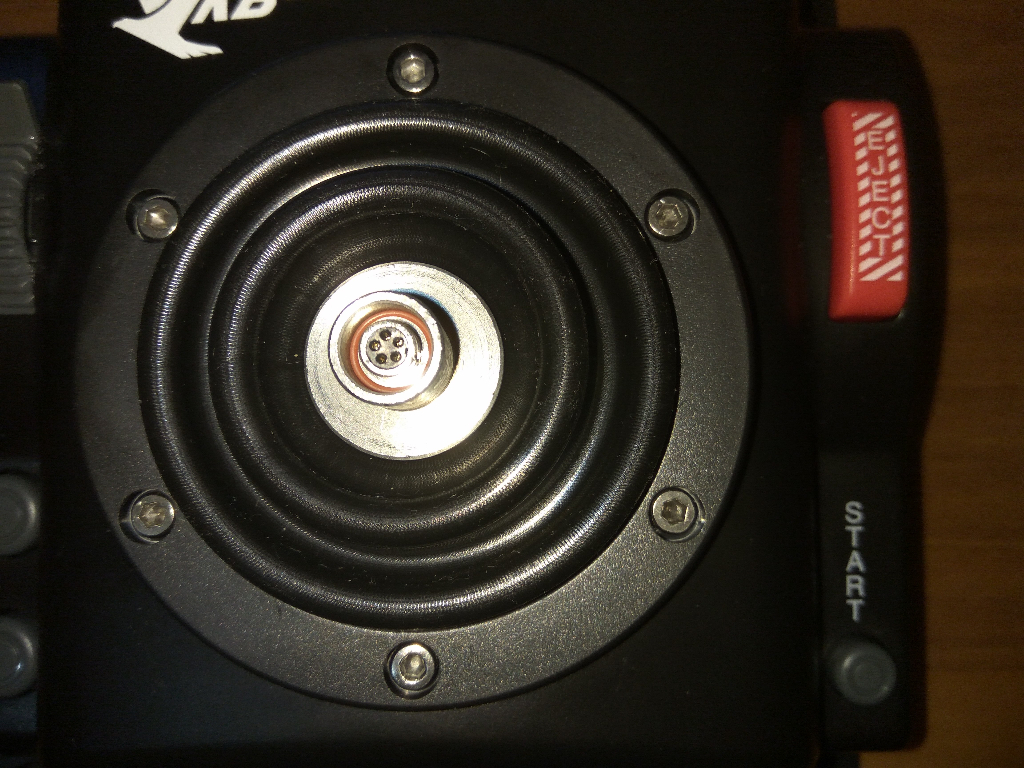

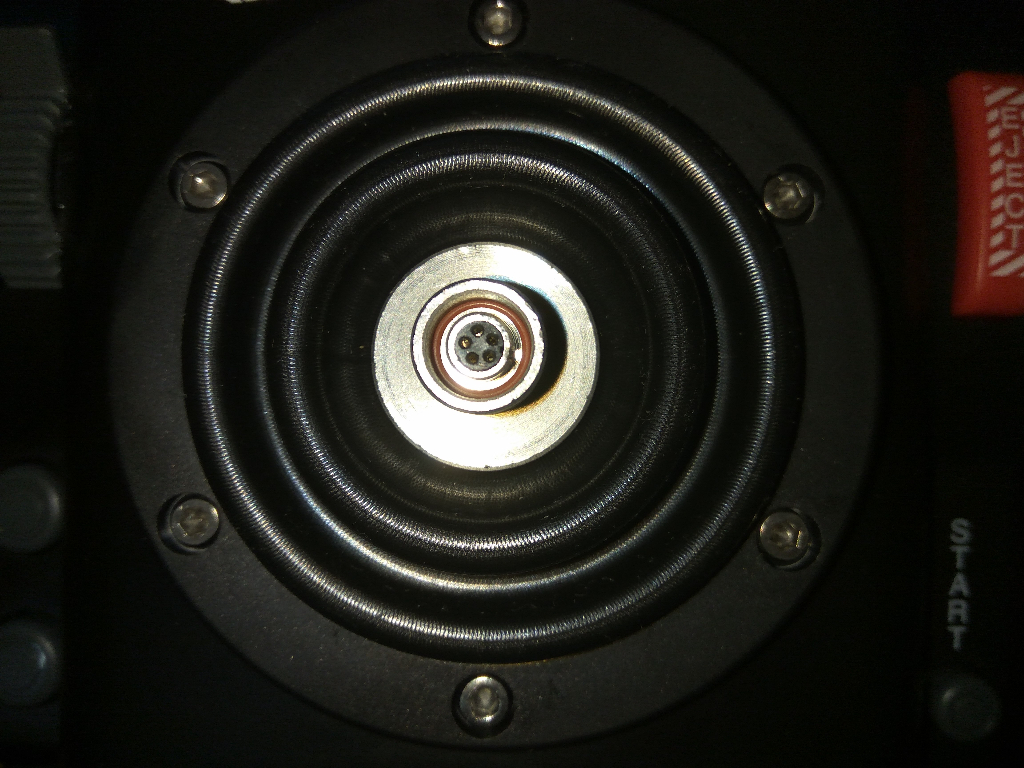

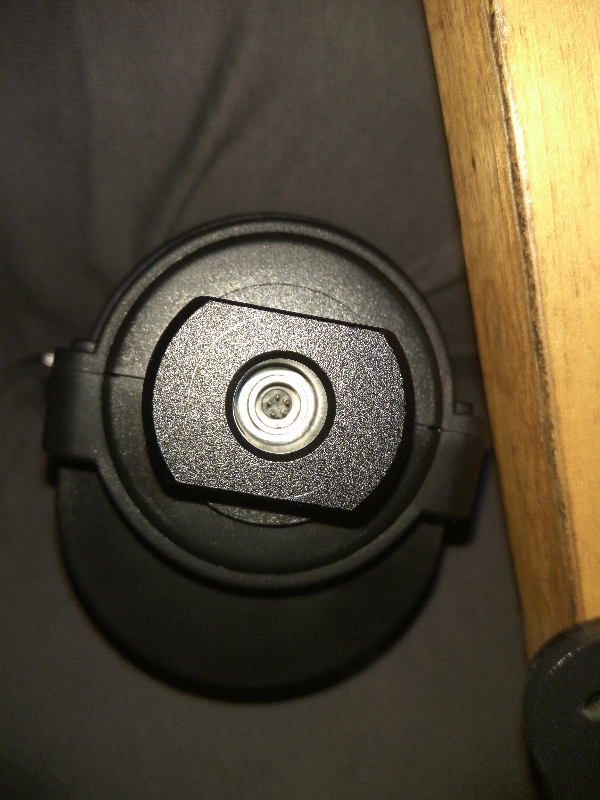

Снимал на телефон. Поэтому прикрепляю по два фото.
Attachments

shspb
Posts: 11
Joined: Wed Oct 26, 2016 22:26

Re: перестал определяться gladiator pro

Postby shspb » Thu Nov 24, 2016 20:02

четвертое фото
Attachments

User avatar
UIV
Мастер
Posts: 4912
Joined: Mon Apr 17, 2006 16:33
Has thanked: 19 times
Been thanked: 260 times

Re: перестал определяться gladiator pro

Postby UIV » Fri Nov 25, 2016 5:29

Было подозрение, что коннекторы повреждены. Но не подтвердилось, на фото все ОК.
Но на всякий пожарный посмотрите эту инструкцию, как устанавливать ручку Гладиатора Про
https://youtu.be/GhMdguGVMXs
Ручка должна быть жестко закреплена на штоке базы. Возможно вы затянули "сухари" с недостаточным усилием.
По поводу контроллера.
Снимите нижнее основание. Проверьте плотно ли вставлены коннекторы в разъемы на плате. Даже лучше вынуть коннектор и вставить повторно.

shspb
Posts: 11
Joined: Wed Oct 26, 2016 22:26

Re: перестал определяться gladiator pro

Postby shspb » Fri Nov 25, 2016 18:06

По ручке. Ручку закрепил. Подтянул "сухари".
По контроллеру. Коннекторы сидели плотно, но я все равно их подключил заново. Подключил джойстик, а он не определяется в win7 и красный светодиод не горит.

Ron61
Posts: 1011
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 19 times
Been thanked: 196 times

Re: перестал определяться gladiator pro

Postby Ron61 » Fri Nov 25, 2016 18:26

Чтобы попытаться локализовать проблему, попробуйте подключить джойстик без ручки, в USB 2.0 на задней стороне системника, на другой машине. И с отключенным 3-х пиновым разъёмом ручки, выходящим из штока.
И пользуйтесь конфигуратором для более расширенных функций, там нет ничего сложного, как может показаться на первый взгляд.

shspb
Posts: 11
Joined: Wed Oct 26, 2016 22:26

Re: перестал определяться gladiator pro

Postby shspb » Fri Nov 25, 2016 20:03

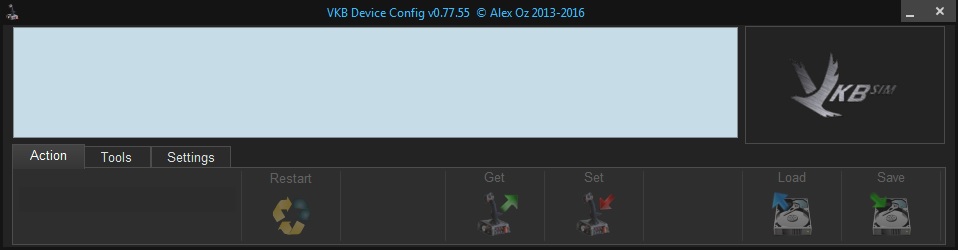

Отсоединил ручку от разъема и отключил 3-х пиновый коннектор. Подключил к USB 2.0. Джойстик в Win 7 не определяется. Конфигуратор VKB Devise Config v0.77.55 джойстик не обнаруживает. Подключал на двух разных ПК. Без результата.
Attachments
VKB Devise Config v0.77.55.jpg

Ron61
Posts: 1011
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 19 times
Been thanked: 196 times

Re: перестал определяться gladiator pro

Postby Ron61 » Fri Nov 25, 2016 20:12

Ладно, ещё один финт ушами...
На отключенном от USB джойстике, зажимаем 2 правые кнопки - Eject и Start и не отпуская, подключаем в порт USB. Кнопки можно отпустить.
Если все нормально, то в ранее запущенном конфигураторе, должно появиться уст-во, типа "VKB boot Njoy32 platform v.00.56."
Использовать конфигуратор 77.66, брать в паровозной.
Добавлю: нужно отключить от платы оси X, Y, газ можно оставить.

shspb
Posts: 11
Joined: Wed Oct 26, 2016 22:26

Re: перестал определяться gladiator pro

Postby shspb » Fri Nov 25, 2016 21:21

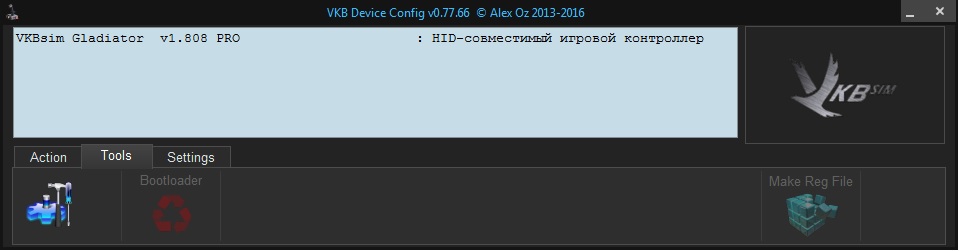

После выполнения ваших инструкций джойстик ожил. Определился в win7. Загорелся красный светодиод. Что делать дальше?
Attachments
VKB Devise Config v0.77.66.jpg

Юрий
Posts: 409
Joined: Fri Mar 18, 2011 0:12
Location: Украина
Has thanked: 122 times
Been thanked: 38 times

Re: перестал определяться gladiator pro

Postby Юрий » Fri Nov 25, 2016 22:19

В конфигураторе поставить птички (красным отмечено)
Gld 1.80B.zip
, кнопка Set. :D
Внести в файл zconfig.ini :
[User]
User=Developer

User avatar
UIV
Мастер
Posts: 4912
Joined: Mon Apr 17, 2006 16:33
Has thanked: 19 times
Been thanked: 260 times

Re: перестал определяться gladiator pro

Postby UIV » Sat Nov 26, 2016 4:44

Не совсем понял, после каких инструкций джойстик ожил. Хотелось бы понять причину.

shspb
Posts: 11
Joined: Wed Oct 26, 2016 22:26

Re: перестал определяться gladiator pro

Postby shspb » Sat Nov 26, 2016 20:11

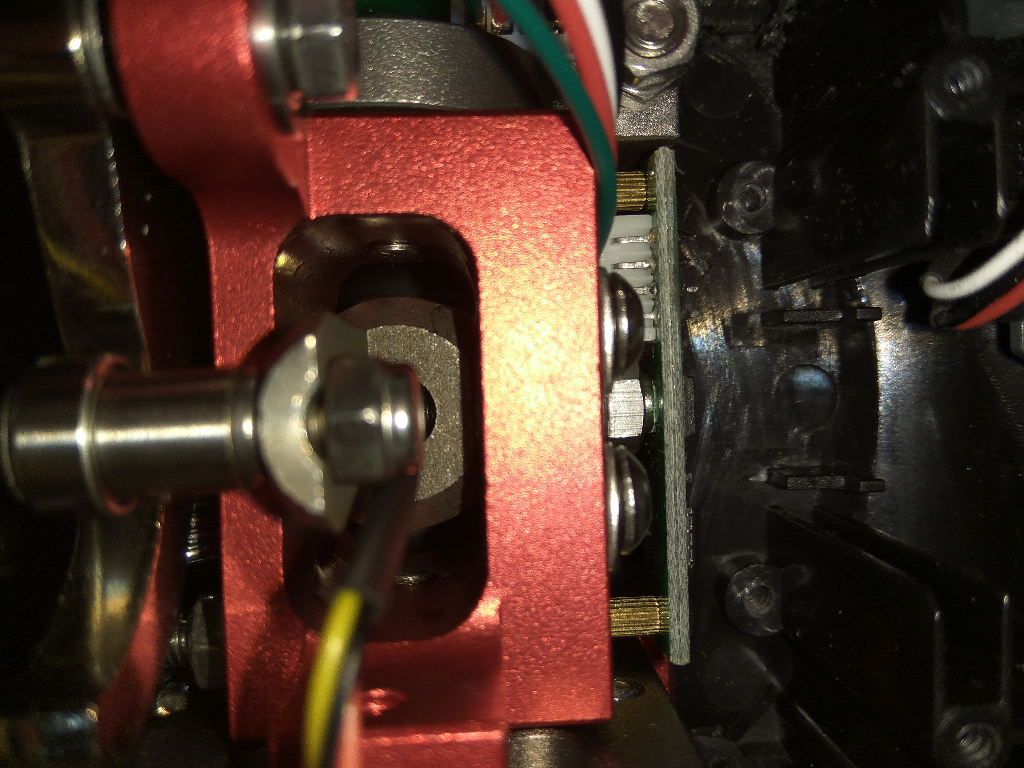

После отключения от платы контроллера осей X, Y и спользования конфигуратора 77.66 джойстик ожил. Далее совместно с Ron61 определили, что виноват датчик по оси Y (где угловой разъем). При подключении датчика оси Y в коннекторы контроллера axis-x и axis-y джойстик не запускался. А при подключении датчика по оси X в коннекторы контроллера axis-x и axis-y джойстик работал. Сегодня обратил внимание, что между платой датчика и осью с датчиком совсем нет зазора!!! Прилагаю фото крепления датчиков по осям X и Y.
Attachments

Ron61
Posts: 1011
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 19 times
Been thanked: 196 times

Re: перестал определяться gladiator pro

Postby Ron61 » Sat Nov 26, 2016 21:13

На первом фото, мне кажется, что гораздо удобнее для подключения шлейфа, стоило бы развернуть датчик наружу коннектором, микросхемой внутрь. Возможно, придется подложить прокладки. Или оставить так же, но коннектором вверх. Ну и смотреть, чтобы после ничего не мешало работе механики. Нужно снять датчик с механики для выявления случайного замыкания и попробовать подключить его.
Ещё раз внимательно осмотреть место монтажа. Оба датчика идентичны, т.е. оба с угловыми коннекторами.
В принципе, ломаться там нечему.

shspb
Posts: 11
Joined: Wed Oct 26, 2016 22:26

Re: перестал определяться gladiator pro

Postby shspb » Sat Nov 26, 2016 22:18

Можно датчик развернуть на 180 град.?
