Педали RDR-XXI-3Pro не работает ось

Moderator: AdminGroup

FlyFly
Posts: 11
Joined: Sun Mar 02, 2014 8:36

Педали RDR-XXI-3Pro не работает ось

Postby FlyFly » Sun Feb 21, 2016 12:11

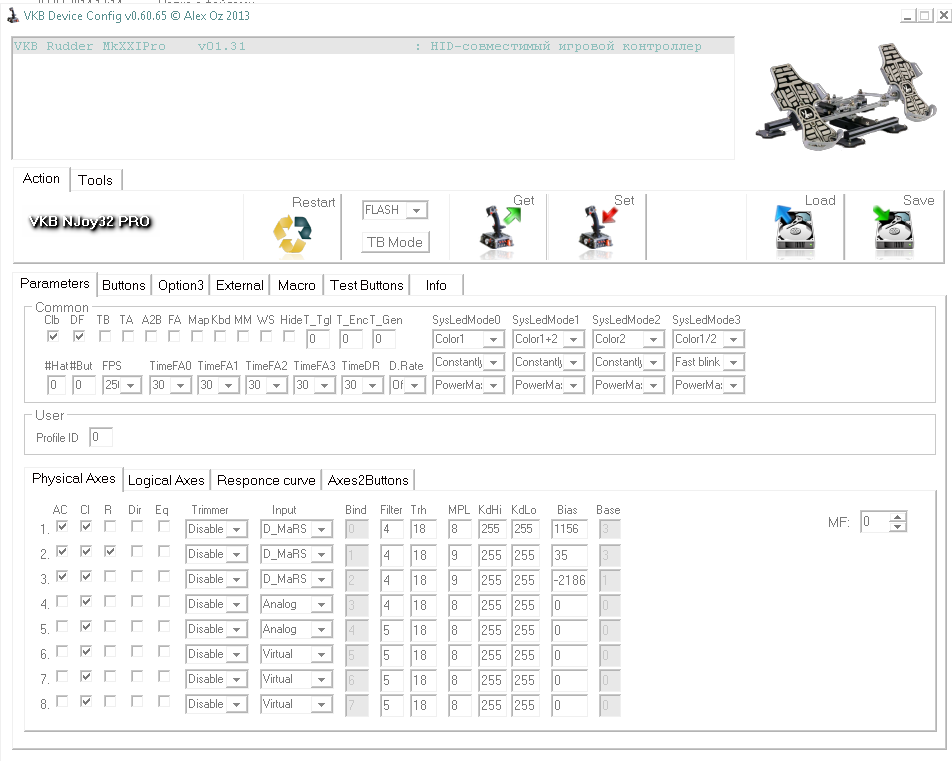

2016-02-21 15-02-09 VKB Device Config v0.60.65 © Alex Oz 2013.png
Здравствуйте.
В процессе использования на педалях RDR-XXI-3Pro загорелась красным правя лампочка. Правая педаль тормоза перестала работать. Помогите, пожалуйста. Подскажите как починить.
После обнаружения неисправности установил прошивку Mk_XXI_v1_31.vkb. Правая лампочка осталась красной. Отключал от компьютера и подключал обратно - лампочка красная.
Версия конфигуратора VKBDevCfg-C_v0_60_65

Юрий
Posts: 471
Joined: Fri Mar 18, 2011 0:12
Location: Украина
Has thanked: 128 times
Been thanked: 50 times

Re: Педали RDR-XXI-3Pro не работает ось

Postby Юрий » Sun Feb 21, 2016 16:51

Скриншот dxtweak2 с подключенными педалями желательно посмотреть. :) :)
Версию конфигуратора обновите: viewtopic.php?f=15&t=908.

FlyFly
Posts: 11
Joined: Sun Mar 02, 2014 8:36

Re: Педали RDR-XXI-3Pro не работает ось

Postby FlyFly » Mon Feb 22, 2016 3:12

С этой версией конфигуратора работало примерно полтора года. Просто не люблю обновлять работающие версии.... Если подскажите на какую версию конфигуратора необходимо обновиться, то конечно же обновлюсь, и пришлю скрин.
Есть подозрение, что проблема механическая - сильно нажал .......... и отрубилось.... (это только предположение, т.к.................... )
Вот скрины
Attachments
Y esta muerta esta cosa (pregunta).rar
(52.77 KiB) Downloaded 95 times

Ron61
Posts: 1840
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 36 times
Been thanked: 392 times

Re: Педали RDR-XXI-3Pro не работает ось

Postby Ron61 » Mon Feb 22, 2016 3:50

Попробуй как здесь Илья советовал, ну и отпишись. Всё очень похоже.

FlyFly
Posts: 11
Joined: Sun Mar 02, 2014 8:36

Re: Педали RDR-XXI-3Pro не работает ось

Postby FlyFly » Thu Feb 25, 2016 23:49

Ron61 wrote:Попробуй как здесь Илья советовал, ну и отпишись. Всё очень похоже.

Попробовал сделать как предлагал Илья в указанной вами ссылке. Он писал:"Т.е. у вас 3 причины
1) Плохой контакт на разъеме или нерабочий кабель
2) Неисправен датчик
3) "Выбило" порт Х в контроллере"
Я подключал каждую тормозную педаль со своим шлейфом в каждый предназначающийся для них разъём. Результат: в правом не работают обе, в левом обе работают.
Таким образом получается что и провода и датчики исправны, повреждение не механическое.
Т.е. вариант 3 - "Выбило" порт в контроллере".
Теперь у меня новый вопрос. Что значит ""Выбило" порт в контроллере"" и как его обратно "вбить"?

Ron61
Posts: 1840
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 36 times
Been thanked: 392 times

Re: Педали RDR-XXI-3Pro не работает ось

Postby Ron61 » Fri Feb 26, 2016 0:08

Про "выбило" - в том же топике по ссылке, чуть ниже Алекс объяснил.

FlyFly
Posts: 11
Joined: Sun Mar 02, 2014 8:36

Re: Педали RDR-XXI-3Pro не работает ось

Postby FlyFly » Fri Feb 26, 2016 10:53

Ron61 wrote:Про "выбило" - в том же топике по ссылке, чуть ниже Алекс объяснил.

Вот это?
"Стоит проверить в первую очередь резистор R20 (5.6к) - он рядом с разъемом датчика. Похоже на непропай одной стороны - со временем контакт окислился. Это резистор подтяжки. Можно сравнить тестером на выключенном контроллере сопротивление между + и средним, по X и Y должно быть одинаковое. Паять стоит сняв аккуратно корпус разъема, потом вернуть на место."
Если оно, то понятно что надо нести в мастерскую.
А вот ещё Илья написал ниже: "На плате контроллера 8 осей. Если выбило порт по оси Х, можно подключить к любым другим свободным осям."
Этот способ подойдёт?

Юрий
Posts: 471
Joined: Fri Mar 18, 2011 0:12
Location: Украина
Has thanked: 128 times
Been thanked: 50 times

Re: Педали RDR-XXI-3Pro не работает ось

Postby Юрий » Fri Feb 26, 2016 14:52

FlyFly wrote:
Ron61 wrote:Про "выбило" - в том же топике по ссылке, чуть ниже Алекс объяснил.

Вот это?
"Стоит проверить в первую очередь резистор R20 (5.6к) - он рядом с разъемом датчика. Похоже на непропай одной стороны - со временем контакт окислился. Это резистор подтяжки. Можно сравнить тестером на выключенном контроллере сопротивление между + и средним, по X и Y должно быть одинаковое. Паять стоит сняв аккуратно корпус разъема, потом вернуть на место."
Если оно, то понятно что надо нести в мастерскую.
А вот ещё Илья написал ниже: "На плате контроллера 8 осей. Если выбило порт по оси Х, можно подключить к любым другим свободным осям."
Этот способ подойдёт?


Ron61 c Вашего позволения.
Да, именно это.
FlyFly, для 100% уверенности покажите качественное изображение контроллера.

FlyFly
Posts: 11
Joined: Sun Mar 02, 2014 8:36

Re: Педали RDR-XXI-3Pro не работает ось

Postby FlyFly » Mon Feb 29, 2016 17:24

Понял, что сам не справлюсь, переправил человеку, для которого слова "резистор, тестер, свободные оси" значат больше чем для меня. У него благодаря вашей помощи точно получится.
Спасибо за помощь!

Mihalich
Posts: 4
Joined: Sun Apr 13, 2014 18:59

Re: Педали RDR-XXI-3Pro не работает ось

Postby Mihalich » Wed Mar 09, 2016 23:02

Всем здравствуйте.
В общем это я приобрел педали с неработающей осью тормоза. Скажу сразу я как и предыдущий владелец нуб в данном вопросе, потому прошу помочь)))

Повторю ситуацию:
По показаниям ДХ твикера - контроллер не видит датчик ( значение RAW равно -1).
Кабели исправны. Датчики тоже. При включении в исправное гнездо оси работают на обеих педалях.
Те неисправен порт Х контроллера.

Было предложено пропаять резистор R20. (пока не делал, вообще не приходилось паять такие мелкие детали потому немного стремно)
Второй вариант подключить другой порт (их вроди как 8....)
Вот контроллер. Тут точно 8??? Вобщем что надо сделать? :shock:

Alex Oz
Posts: 1129
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 12 times
Been thanked: 113 times

Re: Педали RDR-XXI-3Pro не работает ось

Postby Alex Oz » Thu Mar 10, 2016 0:01

Прежде чем перекидывать на свободный порт, надо:

1. Убедиться что нагрузочный резистор таки не отвалился;

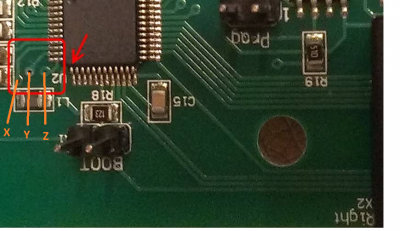

2 Проверить связь от разъема до пина контроллера ( три пина, к которым подключены датчики, обведены)
Тут есть еще металлизированные переходы - возможно пропадание контакта там.Поэтому звонить тестером от разъема датчика до пина процессора.



В случае, если все в порядке с предыдущими пунтками, тогда -
1. перерезаем дорогу к выбитому порту ( если он выбит с коротышом на питание или землю, то это помешает в дальнейшем)
2. Подключаем датчик к пину , показанному стрелкой. Это будет 4-я ось - конфигурируем её по аналогии с неисправной.
Крайние прошивки и софт / Latest firmware & software
viewtopic.php?f=15&t=908
http://alex-oz.strana.de

Mihalich
Posts: 4
Joined: Sun Apr 13, 2014 18:59

Re: Педали RDR-XXI-3Pro не работает ось

Postby Mihalich » Thu Mar 10, 2016 0:34

Где тут смайлик с самыми большими глазами???? :shock: :shock: :shock:
Завтра притащу тестер.

Mihalich
Posts: 4
Joined: Sun Apr 13, 2014 18:59

Re: Педали RDR-XXI-3Pro не работает ось

Postby Mihalich » Thu Mar 10, 2016 0:41

Алекс, расшифруйте пожалуйста вот это: Можно сравнить тестером на выключенном контроллере сопротивление между + и средним, по X и Y должно быть одинаковое. Паять стоит сняв аккуратно корпус разъема, потом вернуть на место."

Ron61
Posts: 1840
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 36 times
Been thanked: 392 times

Re: Педали RDR-XXI-3Pro не работает ось

Postby Ron61 » Thu Mar 10, 2016 4:37

Между сигнальными линиями и + питания датчиков каналов X и Y. :) Если ничего не путаю. :)

Alex Oz
Posts: 1129
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 12 times
Been thanked: 113 times

Re: Педали RDR-XXI-3Pro не работает ось

Postby Alex Oz » Fri Mar 11, 2016 22:34

Mihalich wrote:Алекс, расшифруйте пожалуйста вот это: Можно сравнить тестером на выключенном контроллере сопротивление между + и средним, по X и Y должно быть одинаковое. Паять стоит сняв аккуратно корпус разъема, потом вернуть на место."


Это касательно двухплатного базового контроллера было, здесь резисторы возле группы из 4-х перемычек ( на фото выше). Кстати может для начала их передернуть. Вероятность невысокая, но мало ли...
Крайние прошивки и софт / Latest firmware & software
viewtopic.php?f=15&t=908
http://alex-oz.strana.de
