Сколько физических кнопок

Postby nem0y » Thu Oct 08, 2015 19:32

Сколько физических кнопок может поддержать njoy32 без доп.плат? Если больше того что есть на кобре 5, то как подвесить?

User avatar
Victorus
Posts: 1174
Joined: Wed Sep 21, 2011 13:25
Has thanked: 226 times
Been thanked: 180 times

Re: Сколько физических кнопок

Postby Victorus » Thu Oct 08, 2015 23:36

16 линий. Смотреть здесь
http://ftp.vkb-sim.pro/Documentations/panels.pdf

nem0y
Posts: 39
Joined: Thu Oct 30, 2014 17:37

Re: Сколько физических кнопок

Postby nem0y » Sat Oct 10, 2015 11:47

в инструкции другой контроллер - там колодки.
а у меня плата другая по внешнему виду. и распиновка, полагаю, другая соответственно. вот на нее бы понять что куда и сколько можно подвесить. пока есть желание поставить 2 2х-позиционных переключателя и 1 3х.

nem0y
Posts: 39
Joined: Thu Oct 30, 2014 17:37

Re: Сколько физических кнопок

Postby nem0y » Sat Oct 10, 2015 22:05

усе, наигрался (
полетал вчера. машину выключил, правда без выхода из игры (была свернута WT, винда сама задачи снимала при выключении). сегодня джой не увиделся от слова совсем (подключен светодиод - не горит в любом положении шифта). провод проверял (у меня их 3 и еще 1 кобра с другим контроллером 1 версии, то бишь донор) - живой. ecs (подключенный к кобре) тоже живой.
проверял на всех юсб портах на своей машине, и на вторичке. по 0. не видится. запаха горелого нет. визуально тоже все ок.
есть какие-то манипуляции проверить контроллер? только чтобы для балбесов - тыкнуть тем-то туда-то, должно быть так-то....

User avatar
Victorus
Posts: 1174
Joined: Wed Sep 21, 2011 13:25
Has thanked: 226 times
Been thanked: 180 times

Re: Сколько физических кнопок

Postby Victorus » Sun Oct 11, 2015 0:24

Попробовать обновить прошивку. Запустить zbootloader, замкнуть джампер BOOT, включить в USB, далее по инструкции. Бывало такое.
По кнопкам http://forum.vkb-sim.pro/viewtopic.php?f=3&t=1764

nem0y
Posts: 39
Joined: Thu Oct 30, 2014 17:37

Re: Сколько физических кнопок

Postby nem0y » Sun Oct 11, 2015 18:14

Не, не помогло. Там же на плате вроде диод есть. Даже он не горит.
Есть желание попробовать починить. Есть идеи с чего начать?

Alex Oz
Posts: 1118
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 12 times
Been thanked: 100 times

Re: Сколько физических кнопок

Postby Alex Oz » Mon Oct 12, 2015 12:05

То есть загрузчик работает?
Крайние прошивки и софт / Latest firmware & software
viewtopic.php?f=15&t=908
http://alex-oz.strana.de

nem0y
Posts: 39
Joined: Thu Oct 30, 2014 17:37

Re: Сколько физических кнопок

Postby nem0y » Mon Oct 12, 2015 12:47

В системе не определяется.
На плате диод, если есть, не горит. Да и диод, сделаный на шифт, тоже не реагирует.
Манипуляции с джампером boot и запуском zbootloader эффекта не дает. Загрузчик пишет "Turn out".

ЗЫ: мать у меня хитрая - некоторые порты usb остаются активными даже если комп выключен (удобно телефоны заряжать). вот в таком порту всю ночь кобра и проторчала. но если это и есть причина, то остается только печалиться за качество и надежность

Alex Oz
Posts: 1118
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 12 times
Been thanked: 100 times

Re: Сколько физических кнопок

Postby Alex Oz » Tue Oct 13, 2015 13:47

Тогда плохо дело, начинать надо с измерения напряжения на стабилизаторе - должно быть 3,3В.

Касаемо надежности - в среднем по больнице все нормально, но умирание контроллера иногда случается.
И кстати одна из причин, по которой отдельный контроллер снят с продаж для самодельщиков - выход из строя контроллера в готовых девайсах происходит реже в 20-25 (!) раз, чем при народном творчестве. Мы не знаем причин такого расхождения статистики, но факт есть факт.
Крайние прошивки и софт / Latest firmware & software
viewtopic.php?f=15&t=908
http://alex-oz.strana.de

nem0y
Posts: 39
Joined: Thu Oct 30, 2014 17:37

Re: Сколько физических кнопок

Postby nem0y » Tue Oct 13, 2015 16:26

Ну по поводу виноватых рук, в большинстве случаев, я соглашусь.
Давай мои рассмотрим ;)
Вот мой контроллер (из кобры 2 серии).

Штатные резисторы с газа и твиста мною были сняты и вместо них были установлены другие.
- На самодельные педали был поставлен резистор В10К и подключен на контроллере к оси газа (throttle). Используемый провод большей частью витая пара.
- На бывший твист также подключен резистор с сопротивлением точно в пределах 10-100 кОм (модель не помню уже, но могу уточнить). Стоит в ручке согласно манулу по кобре Z.
Был подключен 3х цветный светодиод по тому же мануалу кобры Z.
И был подключен ECS к контроллеру.

Вот собственно и все переделки. В принципе могу сфотографировать и приложить.


Стабилизатор, это тот что "С5"? (Я не электротехник, в схемах не разбираюсь. Да и по внешнему виду далеко не все могу определить, что есть что из радиодеталей. Но руки не из попы)
Мерять там, где 2 лапы?

Alex Oz
Posts: 1118
Joined: Mon May 12, 2008 9:10
Location: Минск
Has thanked: 12 times
Been thanked: 100 times

Re: Сколько физических кнопок

Postby Alex Oz » Tue Oct 13, 2015 17:50

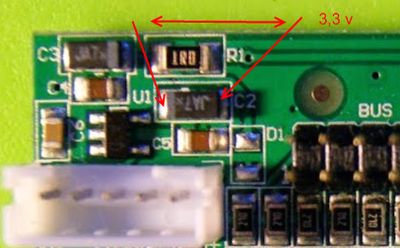

Отключите все внешние подлючения (кроме USB) - ручку, датчики, и т.п. и тогда посмотрите напряжение на C2(C5)
Крайние прошивки и софт / Latest firmware & software
viewtopic.php?f=15&t=908
http://alex-oz.strana.de

nem0y
Posts: 39
Joined: Thu Oct 30, 2014 17:37

Re: Сколько физических кнопок

Postby nem0y » Tue Oct 13, 2015 22:04

По С2 - 3.23 (с погрешностью. не супер точный прибор для подобных манипуляций. бытовой т.с.).

Может быть стоит задать какой-то порядок порядок действий? Если где воткнусь в "трудности", то озвучу. Да и тебе будет проще локализовывать, если данных будет больше.

ЗЫ: Ничего, если мы будем на ты? Мне так проще.

Ron61
Posts: 1372
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 30 times
Been thanked: 296 times

Re: Сколько физических кнопок

Postby Ron61 » Tue Oct 13, 2015 23:07

Если позволите, мои 5 копеек. Буквально на днях столкнулся с подобной проблемой. Железо тоже от второй версии (Cobra Z), но без апгрейда до Про.(не моё). При запуске конфигуратора ver 69.8.3 даже не было строчки с названием контроллера. При попытке перепрошивки - девайс в ауте( то есть не виден). Решение - в папку с конфигуратором закинуть zbootloader и запускать загрузчик из него(конфигуратора). Появляется устройство ....00.56, вот его и шьем ver. 1.51.8., памятуя о том , что запущено должно быть что-то одно. Либо конфигуратор, либо загрузчик.

nem0y
Posts: 39
Joined: Thu Oct 30, 2014 17:37

Re: Сколько физических кнопок

Postby nem0y » Wed Oct 14, 2015 20:22

дык кнопка запуска загрузчика не активна же. видимо не совсем такое у тебя было

Ron61
Posts: 1372
Joined: Tue Jan 15, 2013 23:56
Location: г.Минск
Has thanked: 30 times
Been thanked: 296 times

Re: Сколько физических кнопок

Postby Ron61 » Wed Oct 14, 2015 20:47

Что значит не активна?(ты контроллер подсветил то?) Смотри скрин. Мы про эту кнопку?Сейчас на том железе не могу проверить, оно у другого человека. Мы с ним через TeamViewer общались.
