Подключение платы расширения.

[obcity]

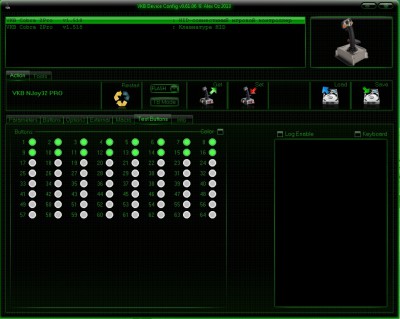

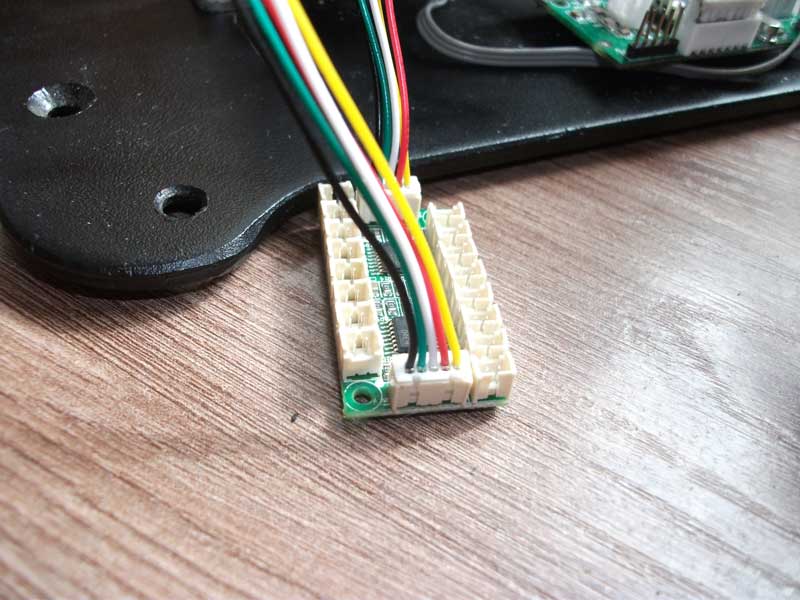

ДВС.Сегодня пришла плата.Нужно подключить как переходник между ручкой и njoy.
У меня кобра 2 партии,на выводах ручки 6 проводов,а на переходнике 5,(ч,з,б,к,ж).
Что с чем паять и что делать с 6 проводом?

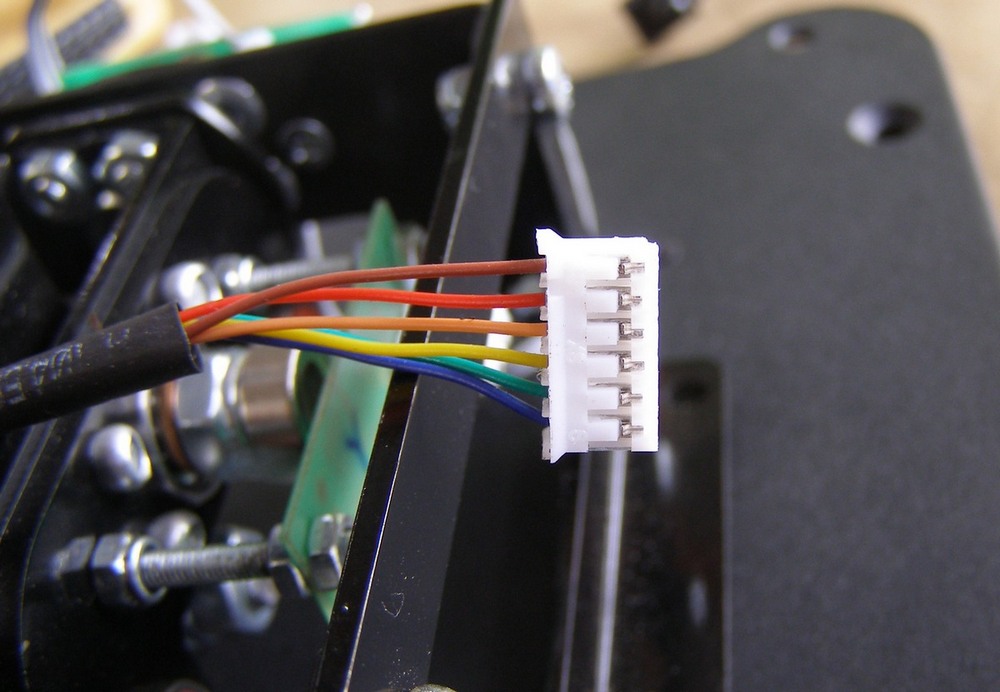

Фото с инета.

[UIV]

6 провод - это твист. Ничего с ним не делать.

[UIV]

Выложите свои фото. Посмотрим, как лучше подключить.

[obcity]

Т.е коричневый-черный.Красный-зеленый.Белый-бежевый.Желтый-красный.Зеленый-желтый.Синий оставляем на ось.Я правильно понял?

[UIV]

Нет, не правильно.

[UIV]

"Ручка" - "Плата расширения кнопок"
Красный - Белый
Оранжевый - Желтый
Желтый - Зеленый
Зеленый - Красный
Синий - Черный

[obcity]

Спаял,подсоединил.Ни одна из кнопок не работает,на ручке тоже.

[UIV]

Присылайте больше фото.
Если у вас Кобра из крайней партии, то они там могли изменить распайку на ручке.

[Andrey-M]

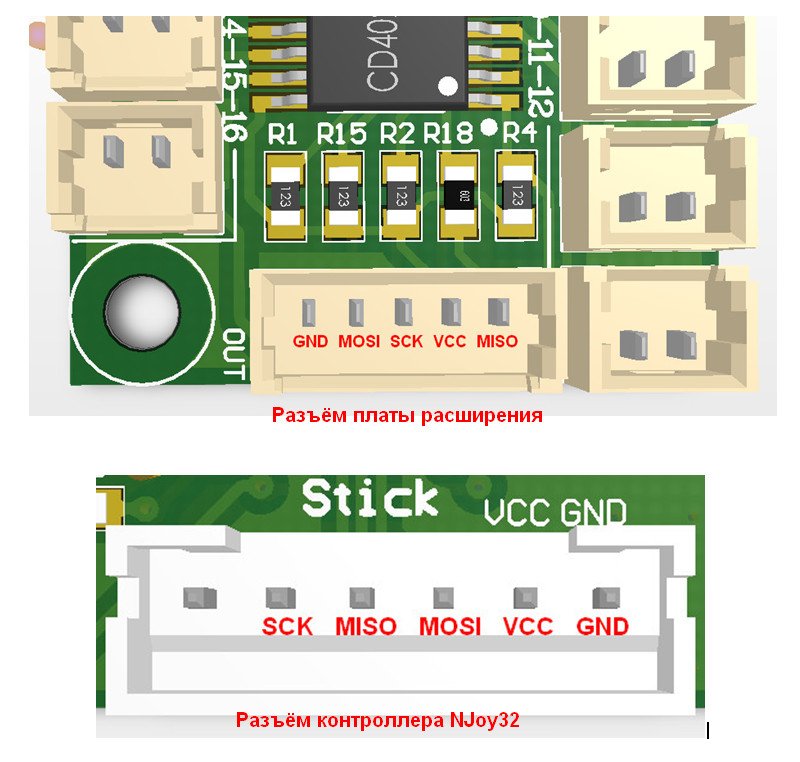

Вот распиновки разъёмов.

И не перепутайте подключение - разъём "OUT" на плате расширения, подключается к контроллеру. Соответственно разъём "IN" к ручке.

[obcity]

На ручке разъемы подписаны:
GNC-синий,VCC-зеленый,PB3-желтый,PB4-оранжевый,PB5-красный,PCC-розовый который на ось.
На контроллере номера 1 to stick 6
Провода все прозвонил все ок.

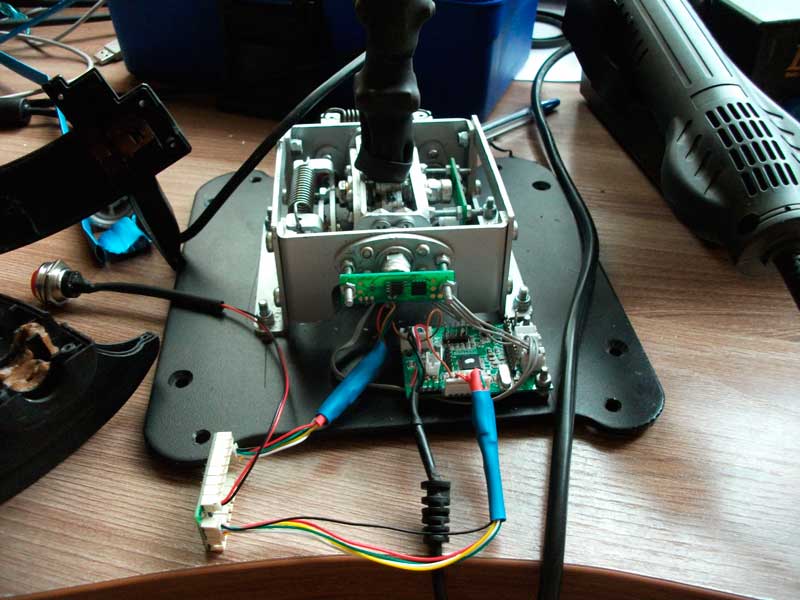

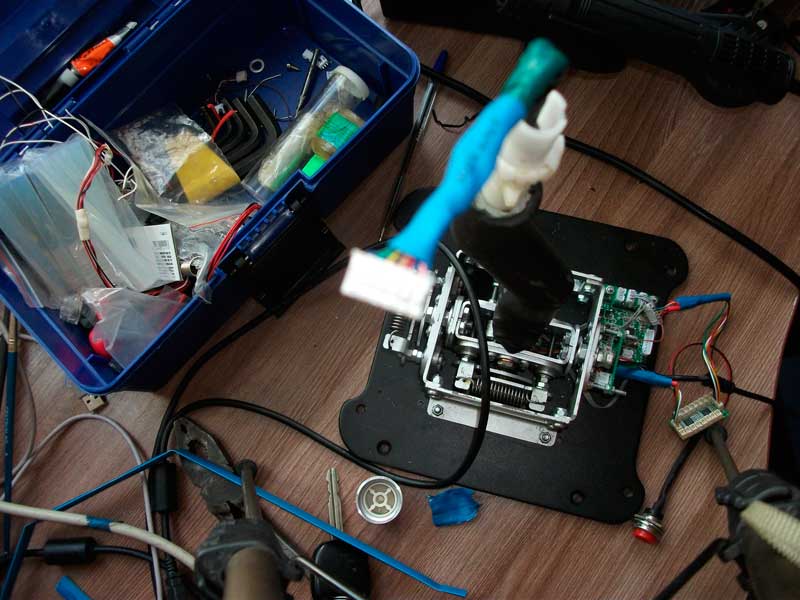

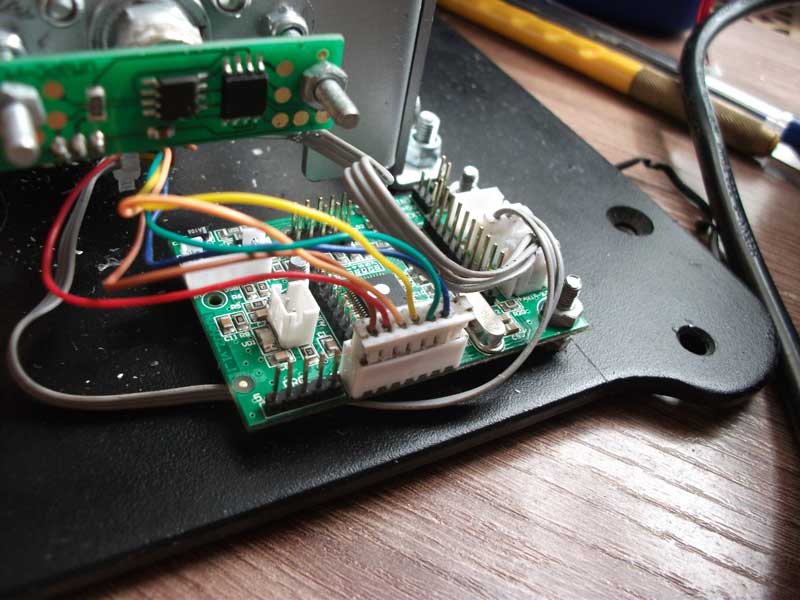

Фотик древний,извиняюсь за качество.

[UIV]

Плату расширения к контроллеру в какой разъем подключили?

[obcity]

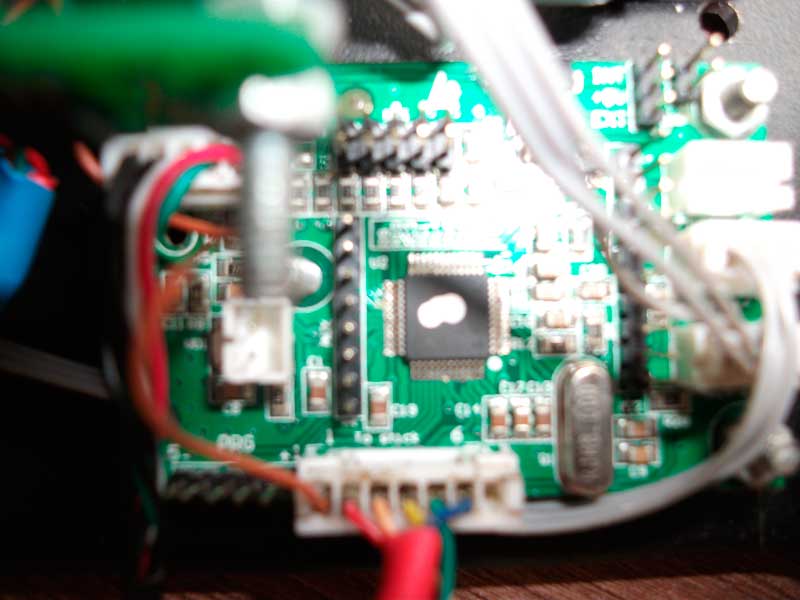

7-пиновый разъем,на контроллере,к нему была подключена ручка.7 пин пустой был.На нем нумерация 1,6.Ось Y в ручке которая работает,только шуметь начала сильно и диапазон весь не отрабатывает.
Контроллер-OUT-IN-Ручка.

[UIV]

Пока все верно.
Осталось только одна непонятка - как подключен кабель внутри ручки. Выкладывайте фотку.

[obcity]

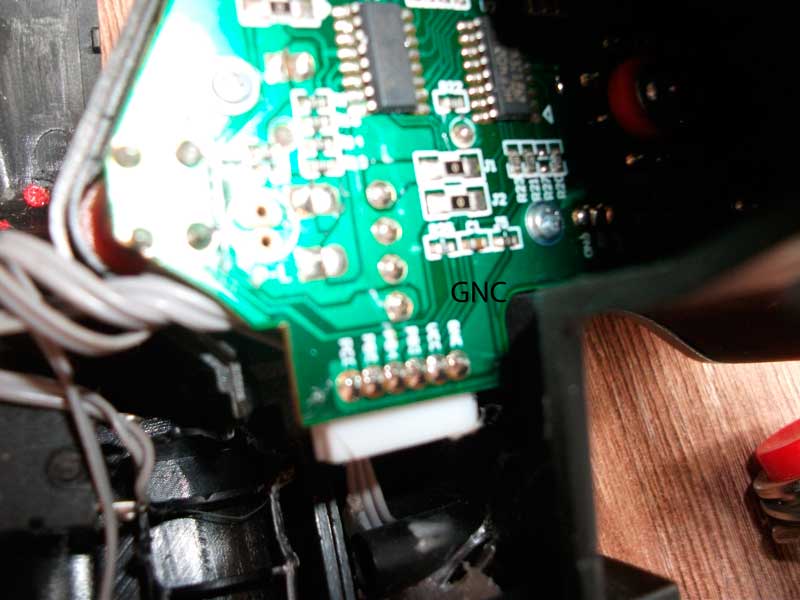

На ручке разъемы подписаны:
GNC-синий,VCC-зеленый,PB3-желтый,PB4-оранжевый,PB5-красный,PCC-розовый который на ось.
Родной провод от кобры просто удлинил,т.к сварил переходник.Все работало до попытки подключения.Разрезал провод в комплекте с платой и спаял.Получилось 2 провода с разными разъемами,для платы и контроллера.Назад не проверял,ибо запаял и закатал в термоусадку.

[obcity]

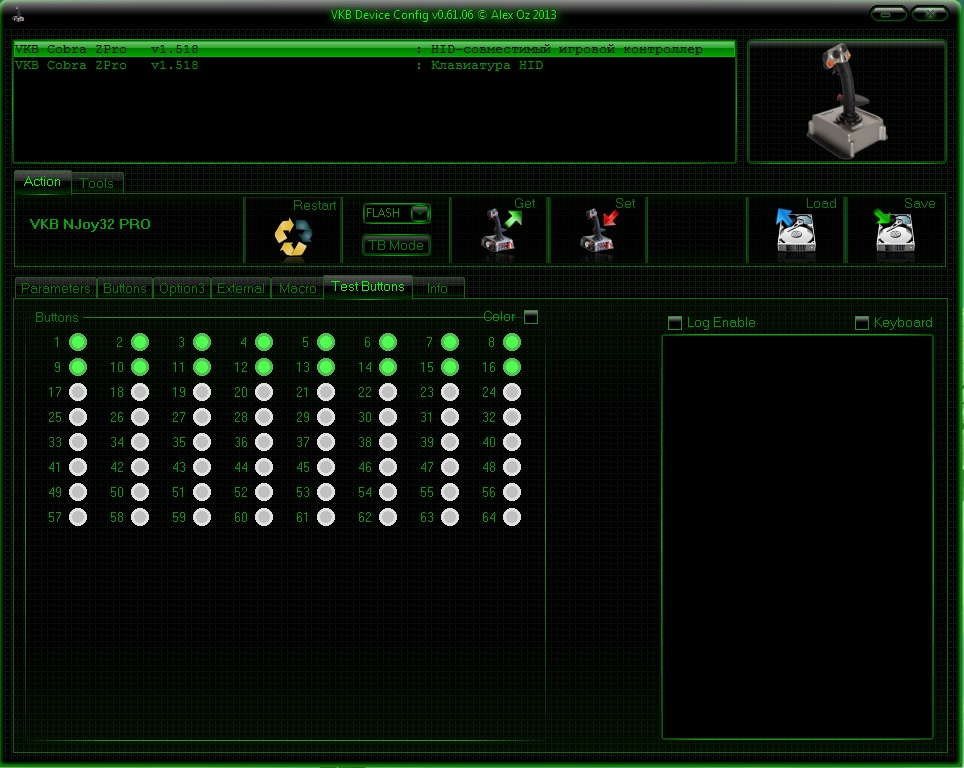

В общем отогнул иголкой коннекторы,соеденил их вместе по цветами все кнопки работают как и раньше.Это без платы.С платой ни в какую.
