Проект "Кобра Z"
Moderator: AdminGroup
-
- Posts: 3288
- Joined: Tue Jan 15, 2013 23:56
- Location: г.Минск
- Has thanked: 45 times
- Been thanked: 639 times
Re: Проект "Кобра Z"
Раньше подключал плату расширения к нему? "Poll" - это чек-бокс в физических кнопках, если его активировать - должны быть видны (покраснеют) срабатываемые кнопки. На фото возле 10,9 кнопки что - in или out? Ручка куда подключена?
Last edited by Ron61 on Sun Jan 10, 2016 0:19, edited 1 time in total.
-
- Posts: 499
- Joined: Fri Mar 18, 2011 0:12
- Location: Украина
- Has thanked: 131 times
- Been thanked: 57 times
Re: Проект "Кобра Z"

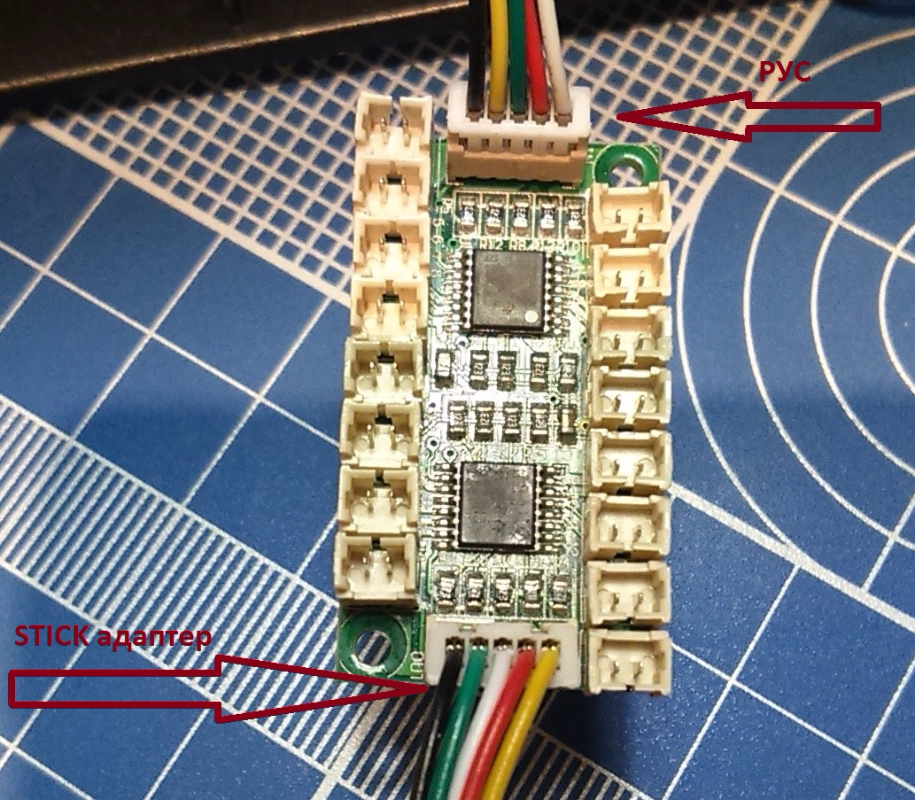

Внимание не перепутайте подключение - разъём "OUT" на плате расширения, подключается к контроллеру Stick. Соответственно разъём "IN" к ручке.
во-вторых, проверьте кабель - он должен быть прямым (в том смысле что не кроссовым). Т.е первый пин (квадратная площадка на обратной стороне) разъема EXT_BTN коммутационной платы должен соединяться с первым же пином платы расширения.
PS Подключение второй и последующих плат расширения так же производится прямым проводом.
Проверьте внимательно.
У Кобры кроссовый кабель. Т.е. 1 пин на одном коннекторе будет последним на втором.
И хорошо бы прозвонить - прямо поочередно по линиям от одной платы до другой ( в ручке распайка шлейфа реверсная).
У вас неправильное подключение на одном из коннекторов.
Подключите просто плату расширения без ручки. В конфигураторе включите режим TB.
Сначала проверьте, работают ли:
- кнопки на РУС (контроллер+ручка);
- кнопки на плате расширения (контроллер+плата расширения+16 кнопок);
- и только потом коммутируете (контроллер+плата расширения+16 кнопок+ ручка).
Коммутацию делайте без этой платки .
После кнопок возникнет вопрос с 4-й осью.
Её берите с первого пина Stick контроллера минуя коммутацию платы расширения.
во-вторых, проверьте кабель - он должен быть прямым (в том смысле что не кроссовым). Т.е первый пин (квадратная площадка на обратной стороне) разъема EXT_BTN коммутационной платы должен соединяться с первым же пином платы расширения.
PS Подключение второй и последующих плат расширения так же производится прямым проводом.
Проверьте внимательно.
У Кобры кроссовый кабель. Т.е. 1 пин на одном коннекторе будет последним на втором.
И хорошо бы прозвонить - прямо поочередно по линиям от одной платы до другой ( в ручке распайка шлейфа реверсная).
У вас неправильное подключение на одном из коннекторов.
Подключите просто плату расширения без ручки. В конфигураторе включите режим TB.
Сначала проверьте, работают ли:
- кнопки на РУС (контроллер+ручка);
- кнопки на плате расширения (контроллер+плата расширения+16 кнопок);
- и только потом коммутируете (контроллер+плата расширения+16 кнопок+ ручка).
Коммутацию делайте без этой платки .
После кнопок возникнет вопрос с 4-й осью.
Её берите с первого пина Stick контроллера минуя коммутацию платы расширения.
- Sanek200
- Posts: 264
- Joined: Tue Feb 11, 2014 20:00
- Location: Москва
- Has thanked: 4 times
- Been thanked: 2 times
Re: Проект "Кобра Z"
так и подключено

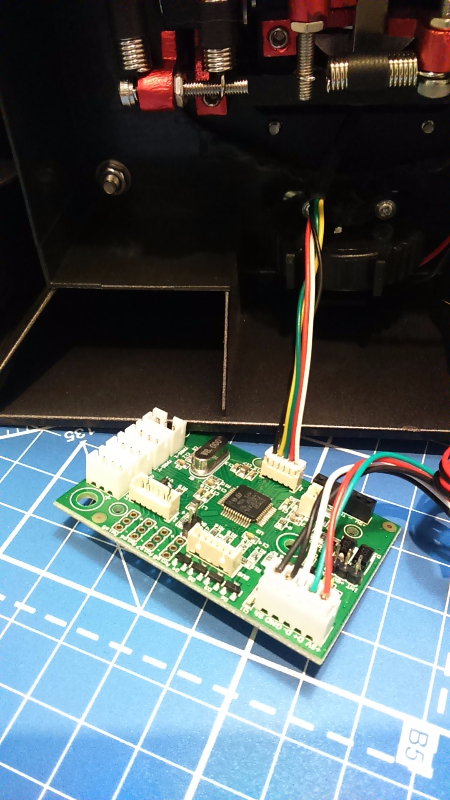

Предыстория - заказывал механику плату расширения и Njoy32. контроллер кобрыZ и Stick убрал в коробку так как они не нужны, сейчас достал чтобы попробовать объединить РУД с коброй. Njoy32 1.2 как вы поняли пока невозможно.
До замены контроллера работало все ок!
подключение верное, плата Stick как я понял просто адаптер
вечером попробую прозвонить контакты от Njoy32 до ручки через Stick я думаю в нем проблема.
Если с настройками все верно?
Спасибо!
Предыстория - заказывал механику плату расширения и Njoy32. контроллер кобрыZ и Stick убрал в коробку так как они не нужны, сейчас достал чтобы попробовать объединить РУД с коброй. Njoy32 1.2 как вы поняли пока невозможно.
До замены контроллера работало все ок!
подключение верное, плата Stick как я понял просто адаптер
вечером попробую прозвонить контакты от Njoy32 до ручки через Stick я думаю в нем проблема.
Если с настройками все верно?
Спасибо!
- Sanek200
- Posts: 264
- Joined: Tue Feb 11, 2014 20:00
- Location: Москва
- Has thanked: 4 times
- Been thanked: 2 times
Re: Проект "Кобра Z"
Прозвонил все контакты от ручки через Stick до Njoy32(кобраZ) без платы расширения, все контакты прозваниваются
Но в конфигураторе нечего не работает(кнопки, оси не подключал там надо контакты местами менять)
включил Njoy32 1_2 без платы расширения и все работает
Вариантов проблемы я думаю три - дохлый контроллер, распиновка контактов не совпадает или с настройками в конфигураторе что то не то!
Еще момент переодически при запуске конфигуратора стала вылетать такая ошибка
встречал в темах что надо заземлять механику с кобраZ надо?
P.S. жаль что сняли с производства ThrottleBox может он помог бы подружить РУД с РУС
Но в конфигураторе нечего не работает(кнопки, оси не подключал там надо контакты местами менять)
включил Njoy32 1_2 без платы расширения и все работает
Вариантов проблемы я думаю три - дохлый контроллер, распиновка контактов не совпадает или с настройками в конфигураторе что то не то!
Еще момент переодически при запуске конфигуратора стала вылетать такая ошибка
встречал в темах что надо заземлять механику с кобраZ надо?
P.S. жаль что сняли с производства ThrottleBox может он помог бы подружить РУД с РУС
-
- Posts: 3288
- Joined: Tue Jan 15, 2013 23:56
- Location: г.Минск
- Has thanked: 45 times
- Been thanked: 639 times
Re: Проект "Кобра Z"
Во-первых, обновиться, до крайних версий. Брать в паровозной.
Ещё раз - на старом контроллере, без платы расширения, на Рус кнопки работают? Не забываем, что если только ручка - то Reg=2, с платой расширения =4. Заземлять обязательно.
Крайне рекомендую углублённо изучить мануал.
Ещё раз - на старом контроллере, без платы расширения, на Рус кнопки работают? Не забываем, что если только ручка - то Reg=2, с платой расширения =4. Заземлять обязательно.
Крайне рекомендую углублённо изучить мануал.
- Sanek200
- Posts: 264
- Joined: Tue Feb 11, 2014 20:00
- Location: Москва
- Has thanked: 4 times
- Been thanked: 2 times
Re: Проект "Кобра Z"
это крайняя версия 1.67.2 для КобраZ другой не нашел!
за новый мануал спасибо! Негде его не видел

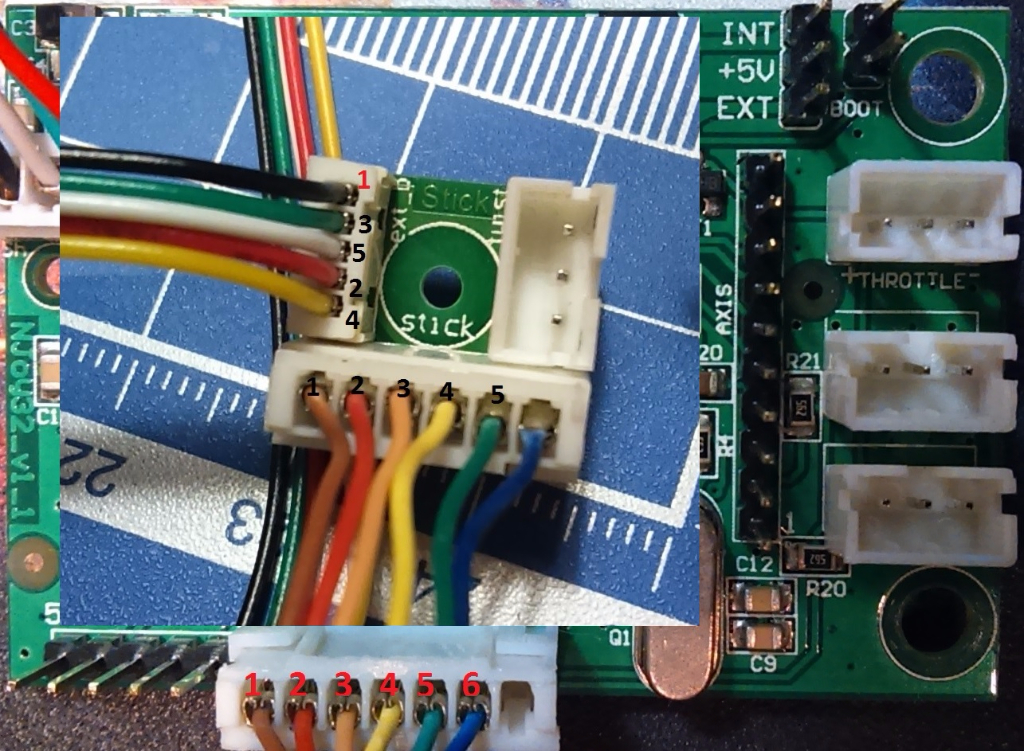

Сейчас с Юрой разбираем распиновку контактов скорее всего в них проблема
за новый мануал спасибо! Негде его не видел
Сейчас с Юрой разбираем распиновку контактов скорее всего в них проблема
- Sanek200
- Posts: 264
- Joined: Tue Feb 11, 2014 20:00
- Location: Москва
- Has thanked: 4 times
- Been thanked: 2 times
Re: Проект "Кобра Z"

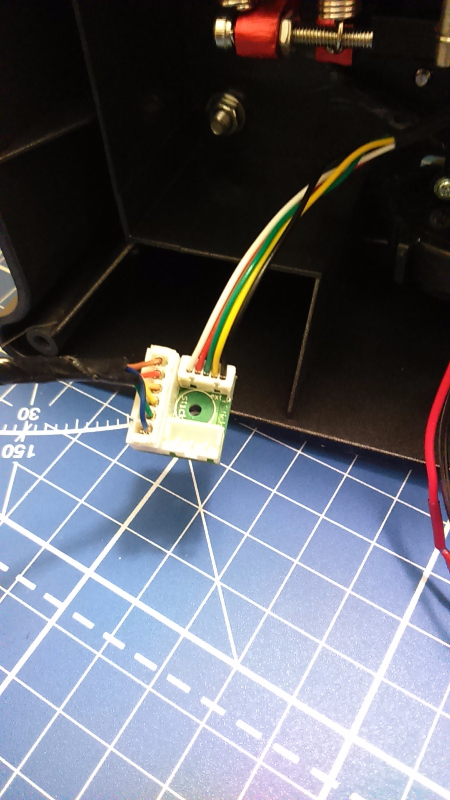

без платы переходника рус не подключить к этому контроллеру и нет не работает! Стартует все только на новом контроллере и без стика
а фото с платой расширения для того что бы не переделывать два кабеля из руса и коротки от платы к стику
если распиновка не верная на стике то проще переделать один провод от стика на контроллер
а фото с платой расширения для того что бы не переделывать два кабеля из руса и коротки от платы к стику
если распиновка не верная на стике то проще переделать один провод от стика на контроллер
