Контроллер NJoy32 разрабатывался в основном для использования с ручкой от Дефендер Кобра М5. Ручка Кобры М5 содержит 15 кнопок.
Если у вас нет этой ручки, то вы можете подключить к контроллеру только 16 кнопок. Если нужно больше кнопок - нужна или ручка КобрыМ5 или плата расширения кнопок.

[UIV]

По наводкам на кнопки. У вас не подключена ручка Кобпы М5. Подключите ручку - наводки исчезнут.

[Hornet]

Ааа.. Ну теперь понятно. Я то думал, что родная начинка Кобры "выкидывается", а оказывается её подключают к NJoy-ю. А как мне без ручки избавится от наводок? Я не хочу пока курочить Кобру. Для неё я лучше попозже куплю ещё один NJoy.
Ещё скажите, пожалуйста - резисторы 15 кОм (как на моей картинке) нежелательно использовать?
Лучше купить 10 кОм?

[Alex Oz]

Установите в настройках 1-го порта 2 регистра - для конфигурации с ручкой включены 4-е.
Еще потребуется перемапить первые 23 логические кнопки - на первые два регистра - в дефолте они привязаны к ручке.
Если надо - образец конфигурации можем сделать - нужна раскладка где что назнчать.

по резистору - подключение правильное, только надо снять пермычку 1, для второго резистора - вторую - первые две оси под кобру в дефолте рассчитаны на Марсы.

[Hornet]

Конечно нужен образец конфигурации! Честно говоря, насчет портов и регистров я пока в полном ступоре.
Вы пишете: "нужна раскладка где что назначать." Если имелось ввиду, что я должен придумать раскладку, то пускай 3 из 16 кнопок будут шифтами. Две оси пусть останутся Марсами. Если что, потом сам переконфигурирую. А нельзя ли сделать 3-х позиционный тумблер. И к сожалению назначение энкодеров мне не известно.
Я пока сам не продумывал, что и как у меня будет.

[Alex Oz]

Вот пример конфигурации - 6 аналоговых осей 10 бит, 16 кнопок без шифтов и прочих наворотов - задейстовано только 2 регистра на 1-м порту.

VKB NJoy32 profile 16 but 6 analog axis.zip

(1.21 KiB) Downloaded 329 times

Вторая крайность - использованы тех же два регистра и 16 физических кнопок, 15-я и 16-я назначены как SHIFt1 b SHIFT2 - логических кнопок уже стало 42:

VKB NJoy32 profile 42 but 2 shift 6 analog axis.zip

(1.23 KiB) Downloaded 302 times

три кнопки шифтами можно, но шифтов только 2 - но шифты дублировать можно.
Еще пример - 6 аналоговыъх осей, вместо шифтов на 15-й и 16 линиях - 3-х позиционный тумблер - средняя позиция нажимается 17-я кнопка.

VKB NJoy32 profile 14 but 3-х toggle 6 analog axis.zip

(1.24 KiB) Downloaded 295 times

Время импулься тумблера задаётся в T_TGL

[Hornet]

Извините... мне нужно разбираться с инструкцией к конфигуратору. Может там я узнаю, что за регистры и порты. Пока что ничего не понимаю. Попробовал запустить конфигуратор и загрузить туда профиль, но програмка не активна, видимо надо подключить NJoy. Как бы чего не кофигурнуть не то...

Хм... 3-х позиц. тумблёр на шифты? Это будет как в Кобре. Можно наверно и так.

[Alex Oz]

Угу.. RTFM полезная вещь
Тут малость по принципам подключений регистров-кнопок
viewtopic.php?f=13&t=877

Извините... мне нужно разбираться с инструкцией к конфигуратору. Может там я узнаю, что за регистры и порты. Пока что ничего не понимаю. Попробовал запустить конфигуратор и загрузить туда профиль, но програмка не активна, видимо надо подключить NJoy. Как бы чего не кофигурнуть не то...

Хм... 3-х позиц. тумблёр на шифты? Это будет как в Кобре. Можно наверно и так.

Да, без контроллера ничего не будет - конфигуратор ожидает конкретное устройство - Mk1 и MkII сильно отличаются по параметрам

Сохраните дефолтовую конфигурацию - и тренируйтесь на здровье - всегда можно будет вернуть исходное состояние загрузив этот бэкап.
Осторожность нужна при физических подключениях - нельзя на назначенную ось как MaRS вешать резистор - это может закончится плохо.
С кнопками можно экспериментровать как угодно - разумеется, не пытаясь их вывести из строя намеренно .

И больше 10000 загрузок параметров в контроллер не гарантируется

[Hornet]

Ещё скажите, пожалуйста - резисторы 15 кОм нежелательно использовать?
Лучше купить 10 кОм?

[Alex Oz]

можно от 5 до 100 ком - 15 вполне подходит

[Hornet]

Спасибо, Большое.

[Hornet]

Помогите! Кнопки не работают ни в одной конфигурации из тех, что Вы мне прислали. Пробую замыкать земляные (1,2) на кнопочные, как Вы писали - никакой реакции ни в Виндах , ни в ЛокОне.
Подсоединил "резюки" к осям - оси в основном работают, но там тоже есть вопросы. А с кнопками беда! Очень надеюсь, что это в профиллере забыта какая нибудь "галочка", а иначе - хана!

[UIV]

Давайте ко мне в скайп ilya_uiv
Иначе еще месяц будем через форум разбираться

[Hornet]

Вот сделал фотки...Шлейфы прозванивал несколько раз. Каждый контакт. Для "нажатия кнопок" проводки (1-2 синии) замыкаю на коричневые, по одному конечно.

[Hornet]

Здравствуйте, уважаемые сотрудники ВКБ. Пока тянется время в ожидании замены моего NJoy-я, занимаюсь подбором деталей для своего будущего устройства. В связи с этим появилось несколько вопросов:

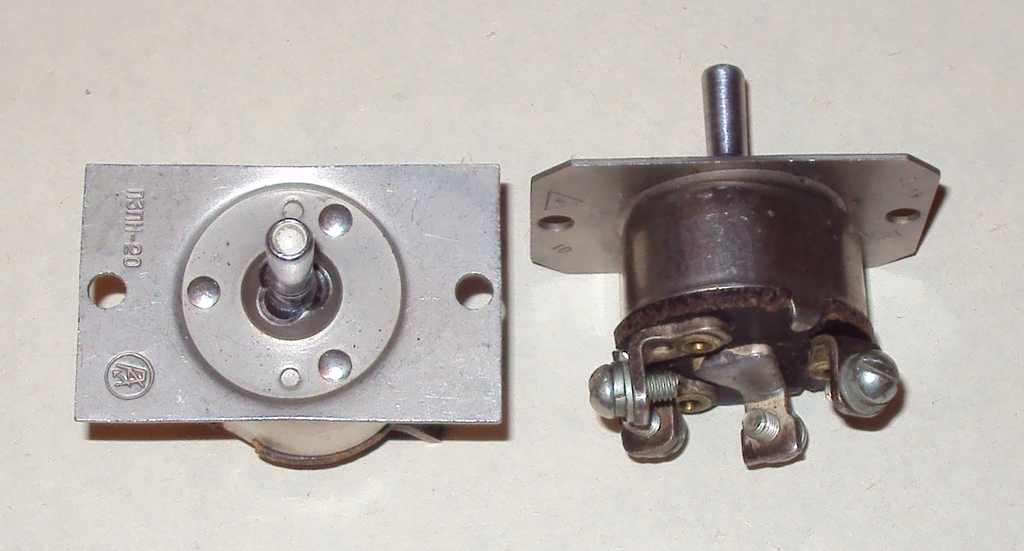

1. Имеется пара тумблеров П3ПН-20 (3-х позиционные + нейтраль) см. картинку. Предполагаю, что они должны задействовать три линии, т.е. заменят три кнопки, а в нейтральной позиции не будет включена ни одна. Удобно ли будет использовать один из них них, например, для переключения шифтов (1-без шифта /2-перв. шифт/3-второй шифт) или лучше тумблер без нейтрали? Непонятно, что в нейтральном положении будет.
2. Должны ли быть номиналы резисторов всех осей одинаковы? Если нет, то можно ли поставить один резистор 10 кОм, а другой 100 кОм, а остальные по 15 кОм?
Или такой большой разброс нежелателен?
3. Зависит ли "подробность" аналоговой оси от размера номинала резистора?
4. Потянет ли питание USB какие-либо кнопки с подсветкой? Сколько таких кнопок может гореть одновременно? Или же они "посадят" всё питание?
