Cobra m5 с контроллером Njoy32 Lite или Pro

Описание продукции. Вопросы по продукции.

Moderator: AdminGroup

Topik BV
Posts: 12
Joined: Wed May 14, 2014 18:06

Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Topik BV » Wed May 14, 2014 18:39

Здравствуйте. Купил джой Cobra m5. Как оказалось второй серии с контроллером Njoy32. Три дня и три ночи читаю форум и уже совсем запутался, потому, что много тем еще за 2012 год . В джойстике стоит одна плата "Njoy32" и какая версия это лайт или про так и не понял. Скачал манаул проги и дойстик перепрошил на версию VKB_Cobra_Z_v1_50_B
Как писалось в последних постах контроллер переходит на версию ПРО только одним нюансом. Возможность сохранить в его память новых параметров до 18 раз.
С конфигуратором постепенно разберусь.
На данный момент мне НЕ нужно 356 кнопок и доп платы. Хотел только спросить можно ли к этой одной плате Njoy32 (прошита в типа ПРО версию) подключить дополнительно несколько кнопок и осей активировав и настроив их с помощью конфигуратора? Интересует именно схема или назначение контактов на этой плате. Так как в мануалах нашел только как подключить к ней "Светодиод, доп USB для РУД, и педали с тремя осями" Как я понял педали подключаются к длинному разъему, а он как раз вроде как для остальных 4 или 8 осей. А кнопки куда втыкать? :)
Спасибо.
Attachments

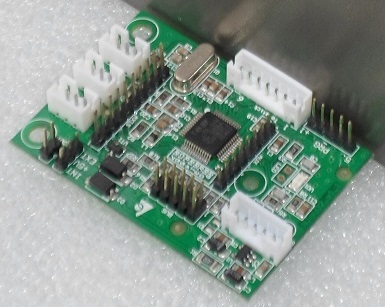

вот мой контроллер

User avatar
UIV
Мастер
Posts: 5074
Joined: Mon Apr 17, 2006 16:33
Has thanked: 22 times
Been thanked: 319 times

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby UIV » Thu May 15, 2014 11:32

Контроллер nJoy32 производства вкб имеет две платы. На верхней плате как раз и были разъемы для подключения дополнительных кнопок.
Дефендер в своей Кобре конечно вторую верхнюю плату не ставил. Поэтому напрямую к этому контроллеру дополнительные кнопки подключить нельзя. Нужна плата расширения кнопок (одна плата +16 кнопок). Стоит 15$. Всего можно подключить 7 плат.
Плата комплектуется кабелями для подключения кнопок.
Attachments

Topik BV
Posts: 12
Joined: Wed May 14, 2014 18:06

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Topik BV » Thu May 15, 2014 12:42

С кнопками понял, спасибо за ответ.
А по поводу доп осей? педали я смотрел в мануле на прямую подключаются.

Кстати знаю у вас есть дополнительные наборы с кнопками, перключателями и тд. "электро-конструктор короче :)"
Можете перечислить или дать ссылки то что может подойти мне для Кобры. А так же есть ли возможность их доставить в Украину.
Спасибо.

Topik BV
Posts: 12
Joined: Wed May 14, 2014 18:06

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Topik BV » Thu May 15, 2014 17:56

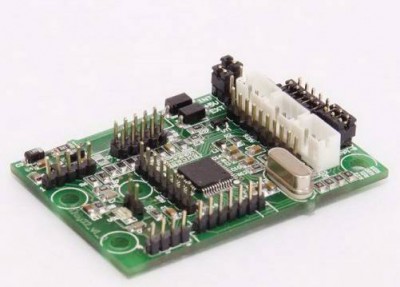

Извините. Вот правильное фото моего контроллера.
В последних сообщениях говорилось, что ВКБ прекращает работать над Коброй м5 и он теперь называется Cobra Z и, что прошив контроллер (как на моем фото) прошивкой версией 1.50 С он становится как бы ПРО до 18 раз :)

Как можно получить при помощи интернета ПРО версию? что бы лезть туда с паяльником и без страшно перенастраивать до пенсии.

Как подключить педали, диод и тд к этому контроллеру написано в инструкции (разобрался) но почему на педали выделяется в инструкции ТРИ оси?

Если я запутался и пытаюсь с одного njoy32 сделать "самолет" тогда еще раз попрошу подсказать Что, Где и Как я могу заказать доп платы для кнопок, осей и трех позиционных переключателей с доставкой в Украину.
Спасибо.
Attachments
Мой Контроллер
Last edited by Topik BV on Thu May 15, 2014 18:12, edited 1 time in total.

Topik BV
Posts: 12
Joined: Wed May 14, 2014 18:06

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Topik BV » Thu May 15, 2014 17:57

А вот схема подключения педалей где внизу на них выделяется 3 оси
Attachments
Подключение педалей

User avatar
UIV
Мастер
Posts: 5074
Joined: Mon Apr 17, 2006 16:33
Has thanked: 22 times
Been thanked: 319 times

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby UIV » Fri May 16, 2014 2:52

Topik BV wrote:Как можно получить при помощи интернета ПРО версию? что бы лезть туда с паяльником и без страшно перенастраивать до пенсии.

Активно участвуйте в тесте КобрыZ - получите активацию в ПРО бесплатно.
Или оплатить активацию, вам вышлют инструкцию по апдейту на е-мэил.
Topik BV wrote:Как подключить педали, диод и тд к этому контроллеру написано в инструкции (разобрался) но почему на педали выделяется в инструкции ТРИ оси?

На инструкции показали подключение трехосных педалей - руль направления и два колесных тормоза.
Topik BV wrote:Если я запутался и пытаюсь с одного njoy32 сделать "самолет" тогда еще раз попрошу подсказать Что, Где и Как я могу заказать доп платы для кнопок, осей и трех позиционных переключателей с доставкой в Украину.
Спасибо.

Платы расширения кнопок есть в наличии. А вот дополнительные панели с тумблерами, кнопками, энкодерами будут позже - когда мы выпустим новую Жирную Кобру. У нее обновленные панели, более простые самостоятельной установке.

Topik BV
Posts: 12
Joined: Wed May 14, 2014 18:06

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Topik BV » Fri May 16, 2014 11:27

Все, спасибо, теперь в курсе всего.
С педалями я так и думал по поводу тормозных осей.
Закажем пока кнопки.

Topik BV
Posts: 12
Joined: Wed May 14, 2014 18:06

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Topik BV » Fri May 16, 2014 14:45

Скажите пожалуйста еще такую вещь. Если я куплю вместо платы расширения кнопок вторую плату верхнюю для контроллера njoy32 где есть возможность подключить доп кнопки и оси. в таком случае мой контроллер может перейти в режим ПРО?
спасибо.

User avatar
UIV
Мастер
Posts: 5074
Joined: Mon Apr 17, 2006 16:33
Has thanked: 22 times
Been thanked: 319 times

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby UIV » Fri May 16, 2014 16:01

Сможет. На ПРО режим не влияет, что подключено к контроллеру.
Только не знаю, где вы купите. Мы верхние платы для контроллеров не продаем.

Oleg_Tr
Posts: 15
Joined: Fri Sep 13, 2013 22:52

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Oleg_Tr » Tue Jun 17, 2014 14:34

Илья, такой вопрос. Как подключить плату расширения к контроллеру Njoy32 Pro производства ВКБ? Того, который с верхней платой. Старый вариант подобной платы коммутировался с верхней платой разъемом IDC10. Второй вопрос. У меня есть еще один контроллер Njoy 32 Lite, производства Defender. Каков механизм превращения его в версию Pro и будет ли он еще чем-нибудь комплектоваться? Заранее спасибо за ответы.

User avatar
UIV
Мастер
Posts: 5074
Joined: Mon Apr 17, 2006 16:33
Has thanked: 22 times
Been thanked: 319 times

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby UIV » Wed Jun 18, 2014 2:44

Новые платы расширения имеют малогабаритный разъем с шагом 1.25мм. Подключить их к старому НДжой можно, надо делать переходник на IDC10 самостоятельно. Схему могу дать.
Контроллер NJoy32 активируется в Про, так же как и ВКБ. Дополнительной комплектации нет, только активация.

Aleksandr3007
Posts: 17
Joined: Mon Jun 16, 2014 11:06

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Aleksandr3007 » Mon Jul 21, 2014 14:27

Добрый день.
Получил сегодня платы расширения и столкнулся с такой же проблемой.
UIV wrote:Новые платы расширения имеют малогабаритный разъем с шагом 1.25мм. Подключить их к старому НДжой можно, надо делать переходник на IDC10 самостоятельно. Схему могу дать.


Дайте схему на переделку.
И куда (в какое конкретно место) на контролере подсоединяться плату расширения.
Остальные платы, как я понял, подсоединять последовательно друг к другу?

Andrey-M
Posts: 40
Joined: Fri Jan 25, 2013 15:32

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Andrey-M » Tue Jul 22, 2014 14:55

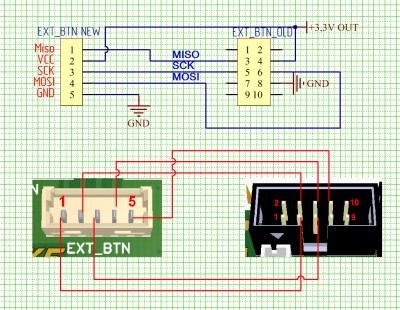

переходник
Attachments
переходник с old ext_btn на new ext_btn.jpg

Aleksandr3007
Posts: 17
Joined: Mon Jun 16, 2014 11:06

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby Aleksandr3007 » Tue Aug 05, 2014 9:15

Если я правильно понял, плату расширения можно подключить двумя способами
1. вариант, к 10 штырьковому разъему
2. вариант, последовательно к ручке, через ее разъем как описано в этой теме viewtopic.php?f=3&t=1601

Так, или нет?
Attachments

User avatar
UIV
Мастер
Posts: 5074
Joined: Mon Apr 17, 2006 16:33
Has thanked: 22 times
Been thanked: 319 times

Re: Cobra m5 с контроллером Njoy32 Lite или Pro

Postby UIV » Thu Aug 14, 2014 17:07

Да, правильно.
Но рекомендую через разъем ручки.
