by Alexfly21
Mon Nov 11, 2019 18:51
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Большое спасибо, Alex Oz за помощь и проделанную работу. Наконец то все работает как надо, проверял все три версии светодиодов (ленты WS2812b, модуля LED NeoPixel WS2812B и светодиода WS2812D-F5). Проверял на прошивках v1_97_F и v1_98 в VKBDevCfg-C_v0.90.81. Так же благодарен Ron61 за советы.
by Alexfly21
Fri Nov 08, 2019 22:05
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

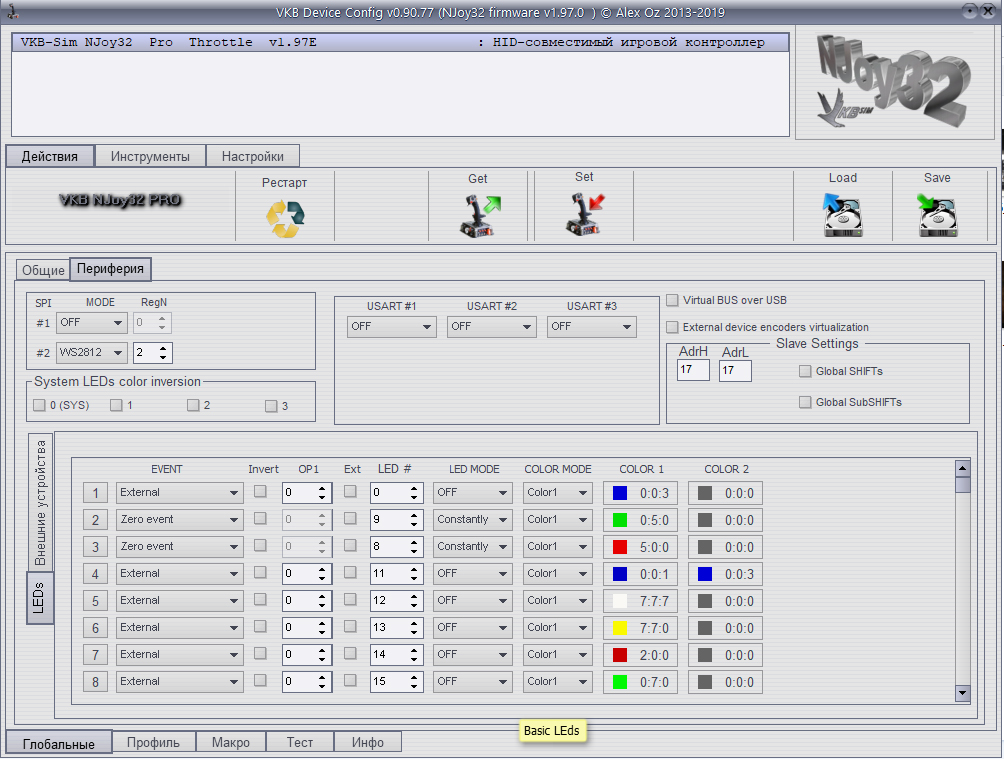

В тест-Misc- Fast test - LedN=8 светится второй светодиод.

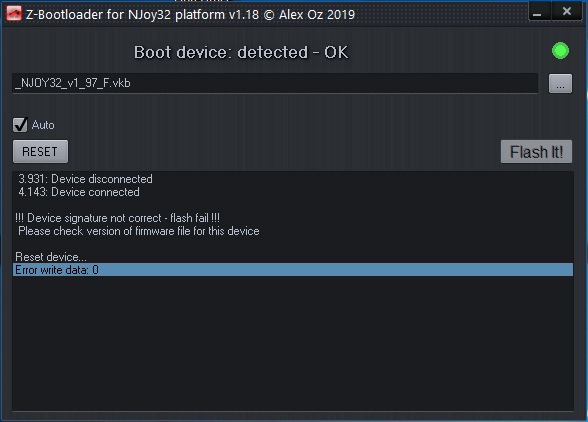

Скачал новый конфигуратор и прошивку, при прошивке ZBootloader-C v1_18 выдает ошибку.

Пробовал старые версии прошивок прошиваются без проблем.
by Alexfly21
Thu Nov 07, 2019 23:33
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Нет. Вообще не светится и не реагирует на изменения в конфигураторе.
by Alexfly21
Thu Nov 07, 2019 22:30
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Да, полярность соблюдена. Но дело в том, что без него такая же ситуация с работой светодиодов.
by Alexfly21
Thu Nov 07, 2019 22:04
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Вот http://forum.vkb-sim.pro/viewtopic.php?f=8&t=3134&start=45 от Alex Oz Нашел и восстановил свою панель LED, проверил на крайней прошивке - с движком всё ОК. Остаются два варианта - не согласованность уровней сигнала и отличающаяся "времянка". Если на ленте 5V - однозначно нужно ...
by Alexfly21
Thu Nov 07, 2019 21:10
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

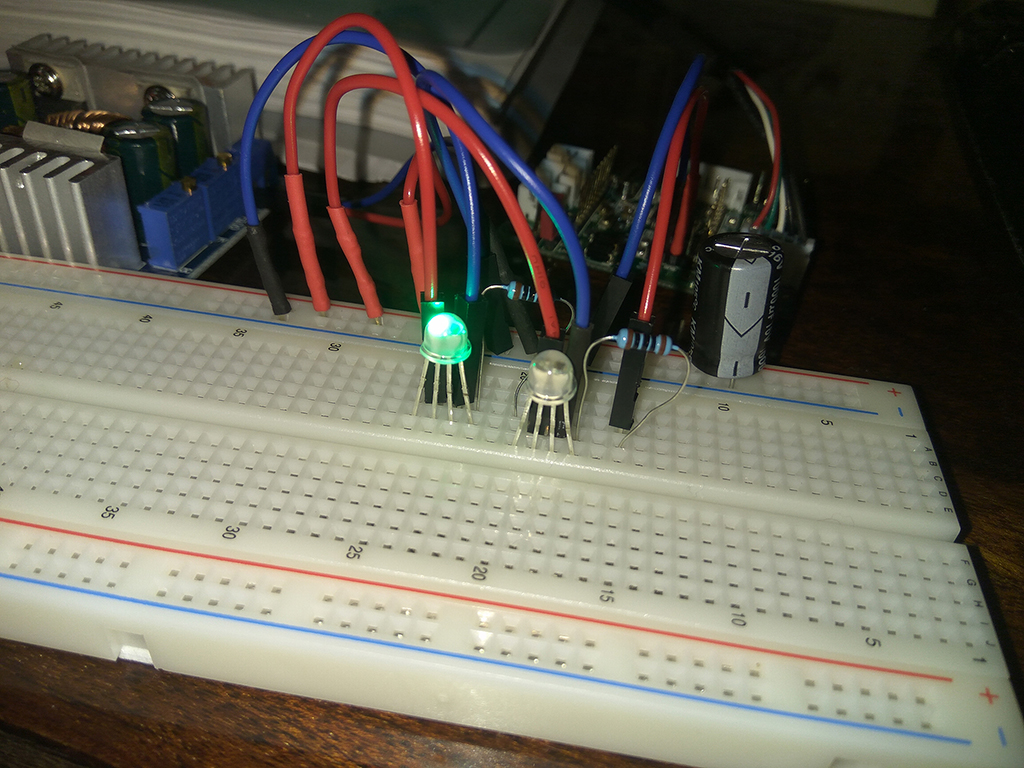

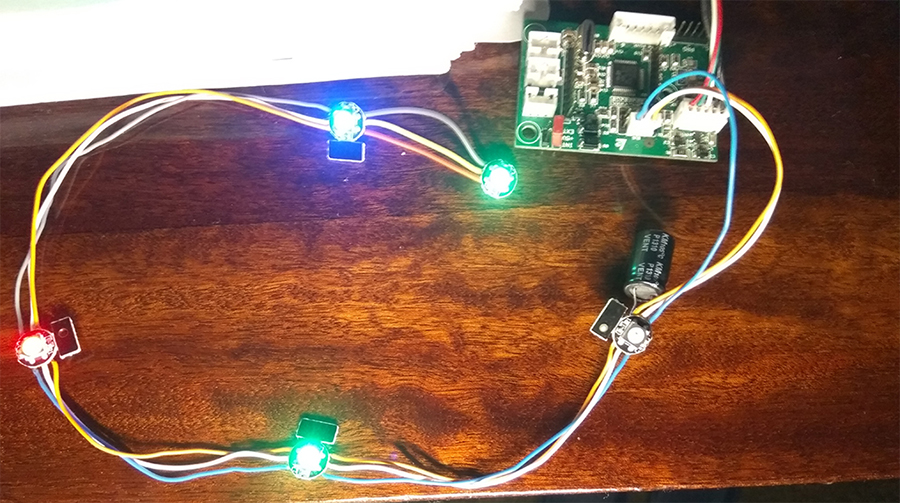

Меня не напрягает разность цветов, меня волнует почему первый светодиод не светится, а второй определяется контроллером как первый светодиод. Это касается светодиодов WS2118D-F5 079ff1031ed8d7c9f272e1bf948621f3.jpg и модуля RGB LED NeoPixel WS2812B ws2812b_module_1-550x550.jpg Ленту WS2812b led_stri...
by Alexfly21
Thu Nov 07, 2019 0:21
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Все типы светодиодов проверял на Arduino. Все работают без проблем, без сопротивления и конденсатора.
by Alexfly21
Wed Nov 06, 2019 22:50
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

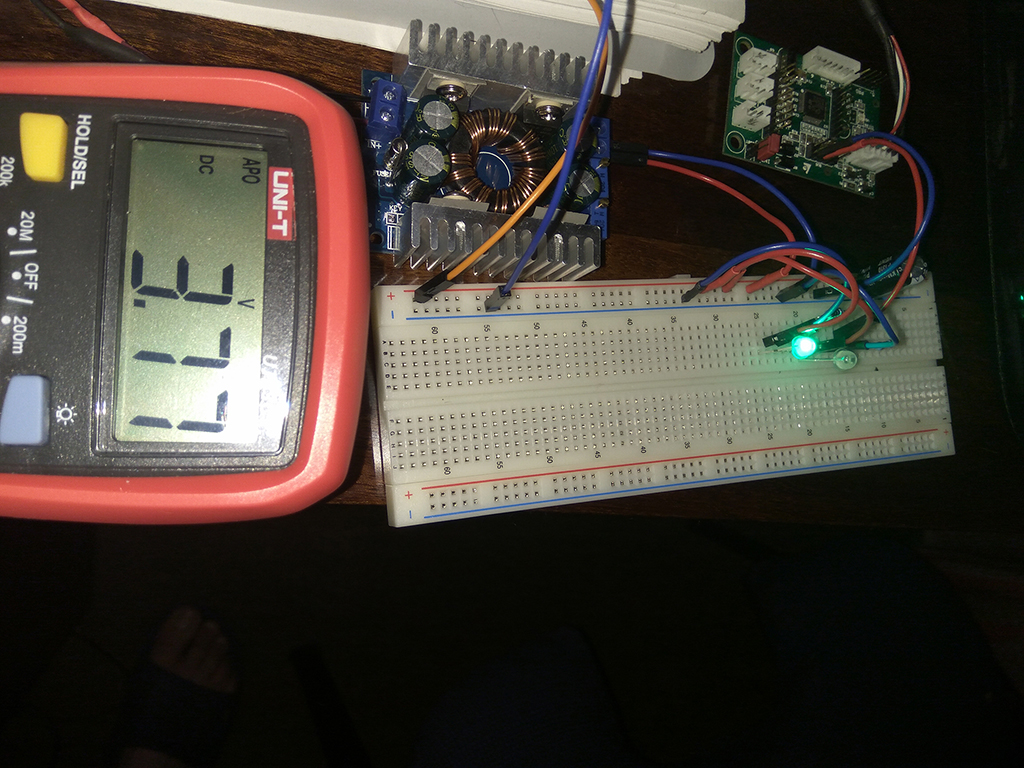

Подключение ленты WS2812b. Питание 3,8 вольт, резистор 330 Ом согласно даташит. Первый светодиод опознается контроллером нормально как 8-й, синхронизация цвета выставленного в конфигураторе соответствует цвету свечения первого светодиода. Остальные работают в мигающем режиме, на видео видно https://...
by Alexfly21
Wed Nov 06, 2019 22:12
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Аналогичная ситуация с WS 2812B Pixel modul https://ru.aliexpress.com/item/32805045364.html?spm=a2g0o.productlist.0.0.784d189eKBfBap&algo_pvid=8e776cc6-cac0-469d-94ed-107d400054fe&algo_expid=8e776cc6-cac0-469d-94ed-107d400054fe-2&btsid=791fd1aa-870a-4d7e-a806-2de50a4daf4e&ws_ab_test=...
by Alexfly21
Wed Nov 06, 2019 20:15
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 638

Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Решил создать новую тему по подключению программируемых светодиодных лент и отдельных светодиодов на базе WS2812, чтобы не захломлять эту тему . После неудачи с подключение светодиодной ленты WS2812b решил попробовать подключить светодиоды WS2812d-F5. Итак для согласования уровней по питанию купил D...
by Alexfly21
Fri Nov 01, 2019 22:44
Forum: Про все и обо всем.
Topic: Панель управления на NJoy32
Replies: 67
Views: 3665

Re: Панель управления на NJoy32

Подключил конденсатор 1000 мкФ между GND и +5V блока питания. Основное питание ленты 4,6 вольт через диод шоттки, на линии данных резистор 330 Ом. Изменений никаких. Первый светится постоянно остальные мигают. Завтра буду пробовать тоже самое только со светодиодами SW2812D-F5.
by Alexfly21
Thu Oct 31, 2019 23:33
Forum: Про все и обо всем.
Topic: Панель управления на NJoy32
Replies: 67
Views: 3665

Re: Панель управления на NJoy32

Попробовал все варианты кроме конденсатора. У меня в наличии только 0,1 мкФ. Результат пока отрицательный. Пробы проводил с лентой WS2812(подключал только 2 светодиода), установил на линию данных перед первым светодиодом резистор 330 Ом, понизил питание на выходе из блока питания с 5 до 3,3 вольт (п...
by Alexfly21
Thu Oct 31, 2019 15:20
Forum: Про все и обо всем.
Topic: Панель управления на NJoy32
Replies: 67
Views: 3665

Re: Панель управления на NJoy32

Большое спасибо!!! Вечером попробую.
