Это бывает, главное - работает.

Я что-то запутался - какая у вас ручка? В названии темы одно, в первом посте другое.
Посмотрите здесь информацию по BB и уже на её основе заливать прошивки соответствующие.
Там же (слева вкладка Home) есть ссылки для крайних версий софта. Возможно, они исправят проблему.

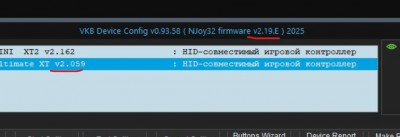

А чем обусловлен выбор именно этой прошивки, а не крайней (к конфигуратору это тоже относится)?
Обновлять на голом BB, отключить остальные девайсы.

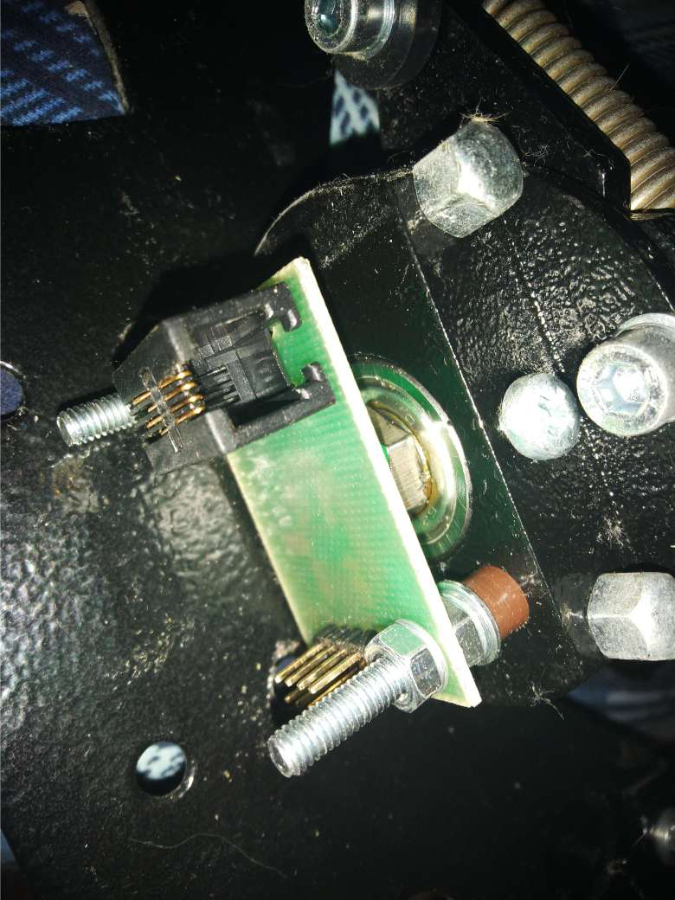

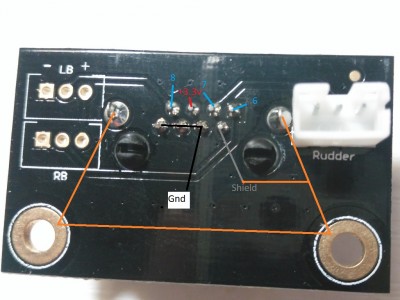

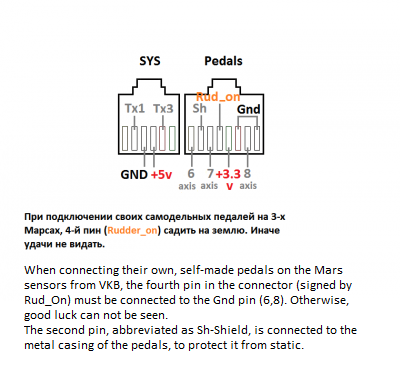

Использовать стандартный, 8ми проводной, прямой, патч корд. Проверить пин Rud-on, сидит ли на земле.

Вот в BB оранжевый и подключить напрямую датчики патч-кордом, если они такие.



Минуя переднюю коробочку и уже использовать нынешние современные прошивки и конфигуратор.

Ну может прошивку поставить не ниже рекомендуемой?

А такая pdf есть? Какие девайсы ВКБ есть ещё (намек на подключение педалей к ним)?

Watch this video at 1:30.

Вот здесь это уже обсуждалось.

Вот именно к нему и припаять. Тогда не нужно будет ломать голову, кто на каком USART сидит и делать конфигурацию руками, отдав это автомату конфигурации.

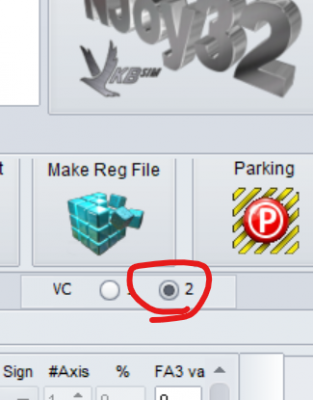

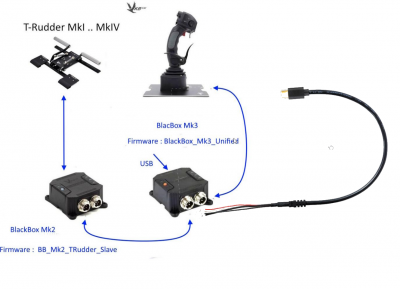

Ваши скриншоты нечитабельны. Чтобы сделать читаемые, пользуйтесь комбинацией Alt+PRTSCN или "ножницами". BB MK3 и не будет видеть старые педали с Mars, их нужно подключать по такой схеме используя BB MK2 в качестве слейва (прошивку залить предварительно). Обратите внимание, что при этом ну...

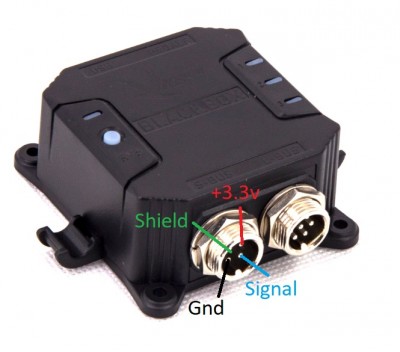

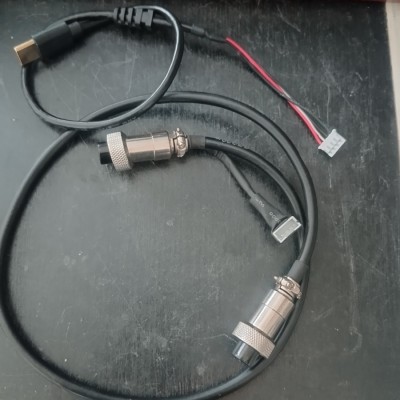

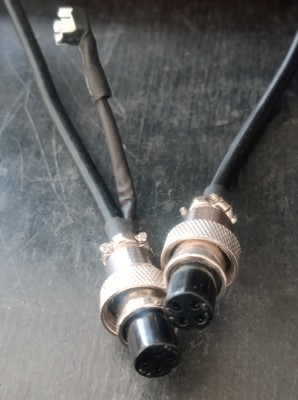

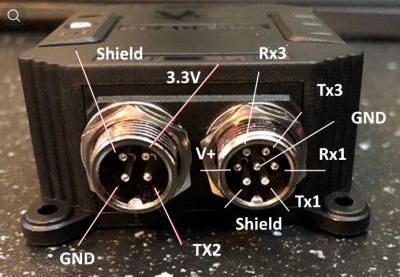

Спаять нужно такой кабель, в параллель круглому GX-12-4. И уже в него подключать модуль. Сброс в дефолт и автоконфигурация.

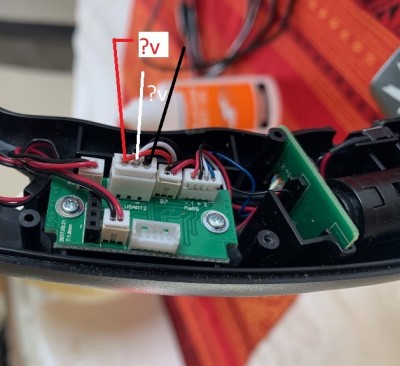

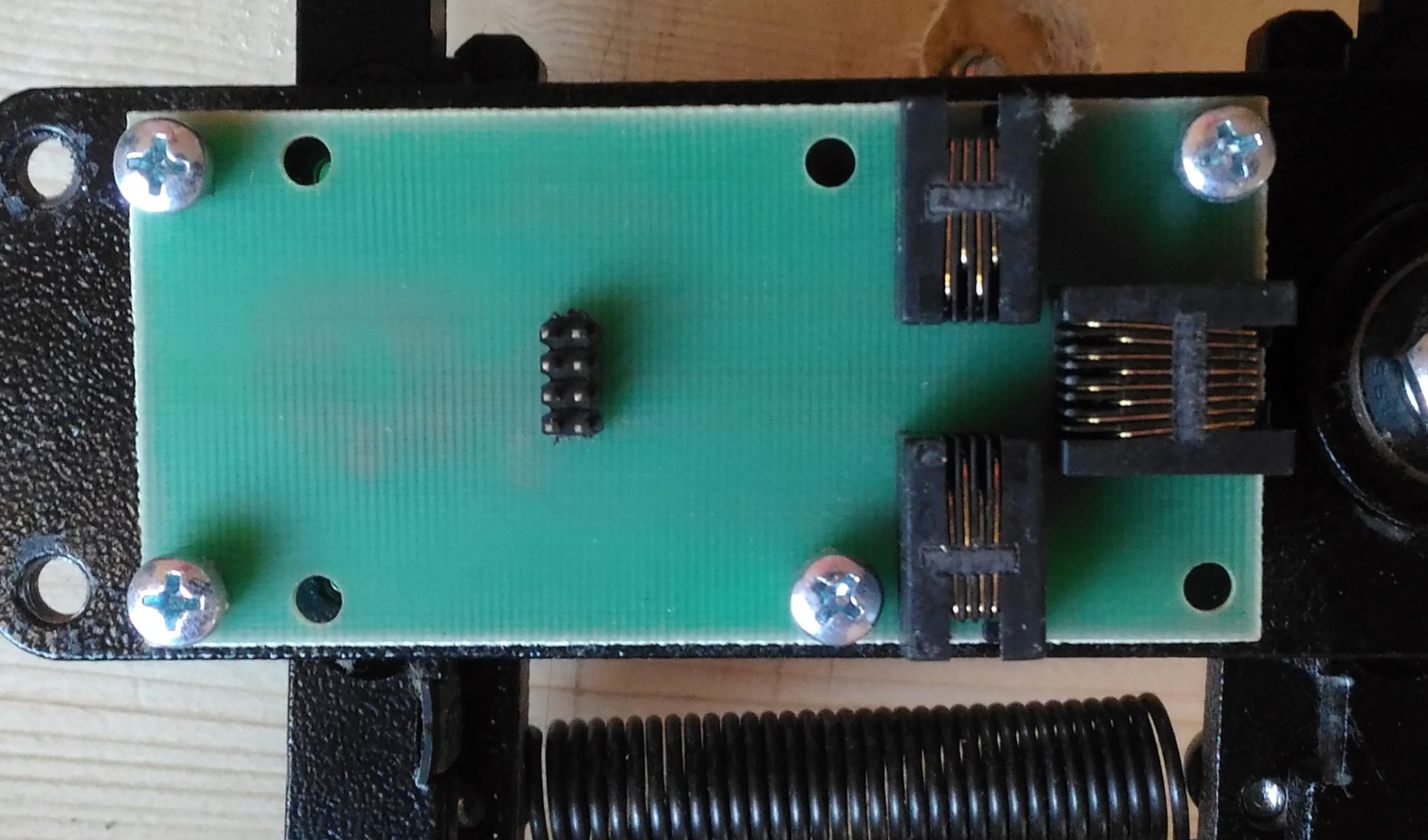

Подключайте три как и было на старом, четвертый не подключайте. Он для металлической ручки MCGU.

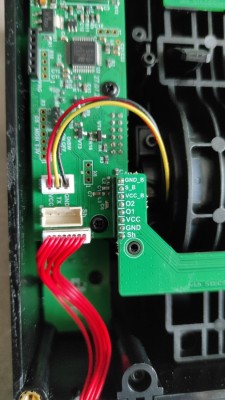

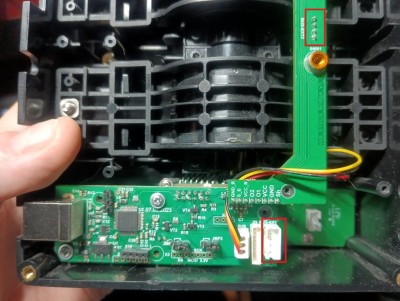

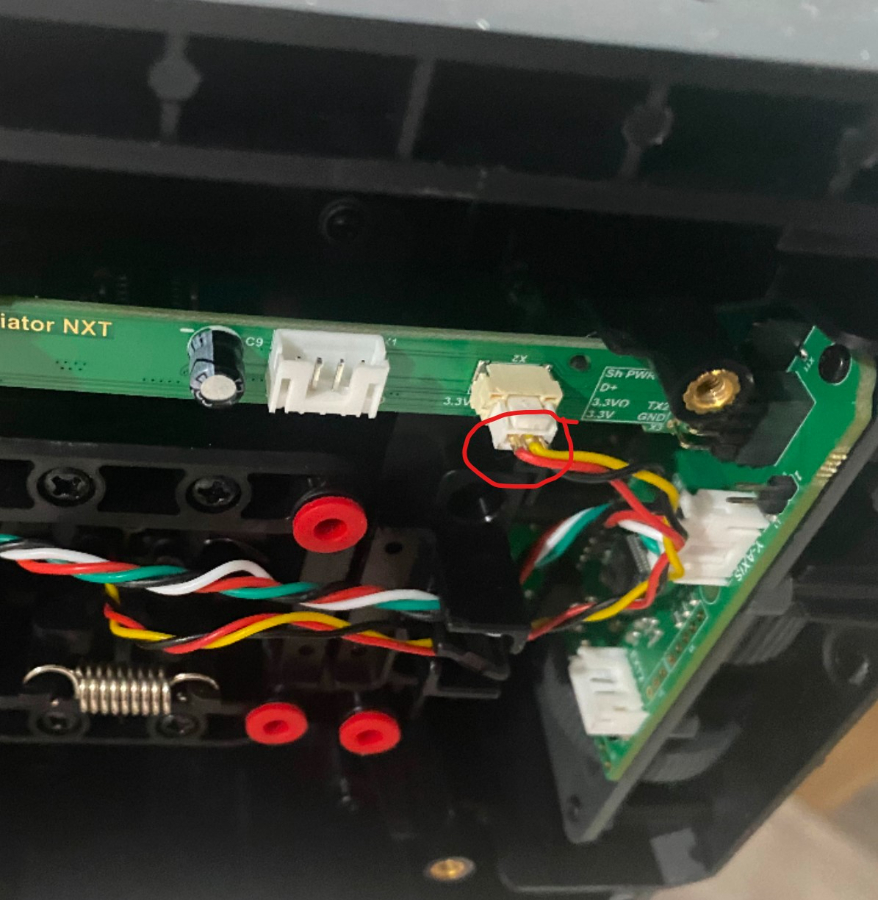

Проверьте соединение кабеля от разъема BUS до BUS Ext2 на узкой плате.
Если есть кабель Type-C ->JST 2.0-4, то можно проверить с ним. Подключать в любое из указанных.

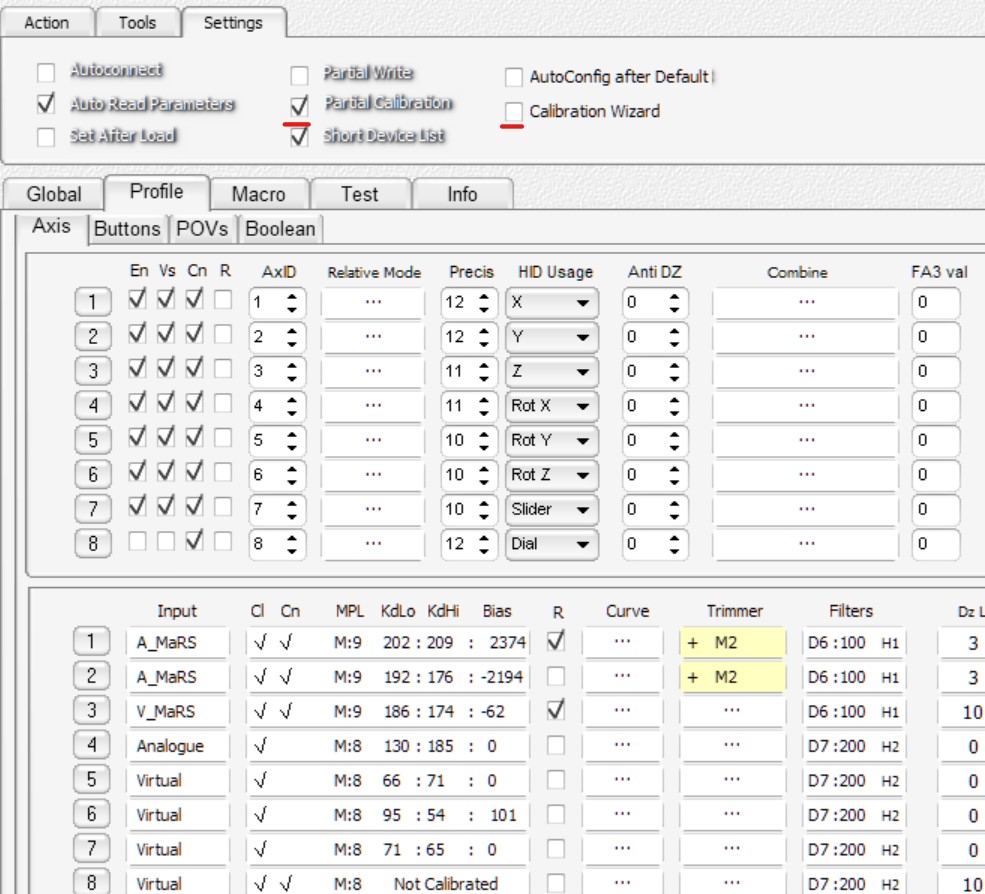

потом сброс в дефолт и автоконфигурация.

Сначала попробуйте обновить конфигуратор и прошивку, брать отсюда.
Какой кабель используется для соединения GA и STECS?
