Search found 854 matches

by Alex Oz
Sun Nov 22, 2020 14:29
Forum: Manuals and Howtos
Topic: need a Gladiator NXT Marco
Replies: 7
Views: 77

Re: need a Gladiator NXT Marco

With LWIN:
Изображение из буфера обмена (4).jpg

Изображение из буфера обмена (6).jpg

Изображение из буфера обмена (7).jpg
by Alex Oz
Sun Nov 22, 2020 13:42
Forum: Manuals and Howtos
Topic: need a Gladiator NXT Marco
Replies: 7
Views: 77

Re: need a Gladiator NXT Marco

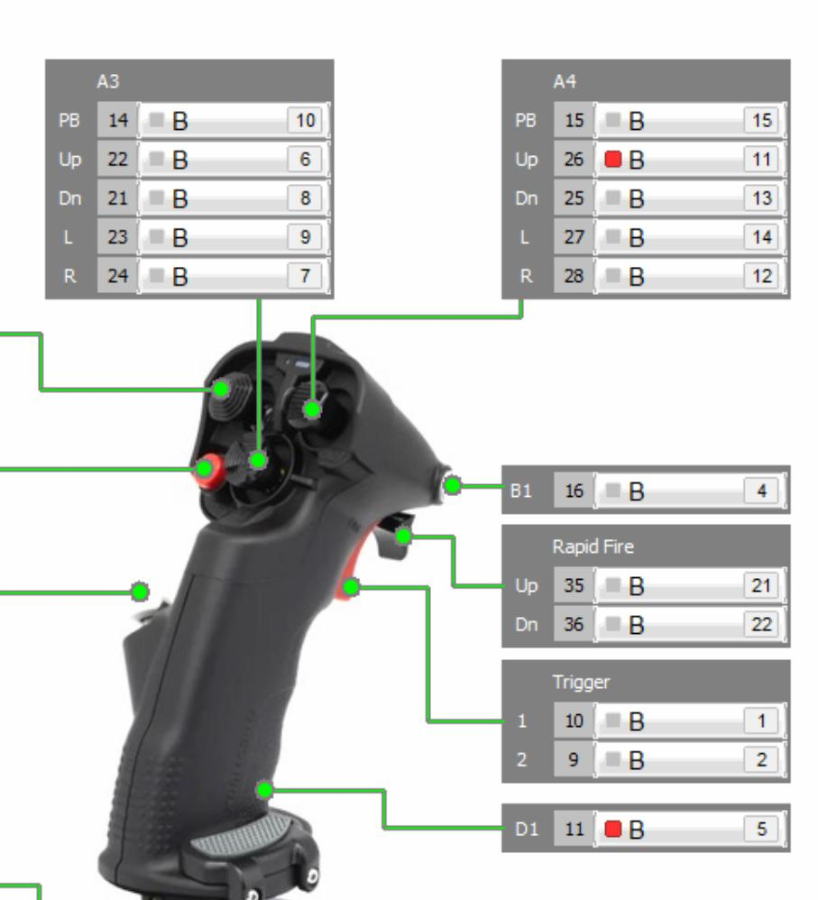

need to add RPB ( Replica of Physical button) function - because the straight line D1 is overlapped by the Toggle function: Изображение из буфера обмена.jpg RPB can be located in any free space In this circuit, you can still remove the second jumper, while the second output of the toggle switch must...
by Alex Oz
Mon Feb 17, 2020 18:59
Forum: Manuals and Howtos
Topic: How to make a macros
Replies: 4
Views: 5422

Re: How to make a macros

Macros-engine is changed (as described above) - fw v1_98_7/VKBDevCfg-C_v0.91.11
You can freely set the time for pressing / releasing.
by Alex Oz
Sat Feb 15, 2020 16:55
Forum: Manuals and Howtos
Topic: How to make a macros
Replies: 4
Views: 5422

Re: How to make a macros

I’ll probably make changes to the macros engine for a freer assignment of TIME SETs.

something like this
TIME SETs new.jpg
TIME SETs new.jpg (11.69 KiB) Viewed 5386 times


stay in touch
by Alex Oz
Fri Feb 14, 2020 20:54
Forum: Manuals and Howtos
Topic: How to make a macros
Replies: 4
Views: 5422

Re: How to make a macros

how critical are time intervals 100/80 - 60/30 - 30/30 mS? if 75/75(150/75) - 50/25 - 25/25 ? ъ (the macro engine will require minimal rework for this) А little more effort is required to macro engine to change according to user needs - but need to know the limitations. Аnyway it's interesting. In a...
by Alex Oz
Wed Nov 13, 2019 12:05
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 9069

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

Значит дело таки в импульсе сброса было - не все WS2812 одинаковы.
Спасибо за терпение и помощь. Вместе мы сделали мир лучше :)

Побочным эффектом нового движка стало освобождение килобайта оперативной памяти. На данный момент это очень приличный задел на дальнейшее развитие.
by Alex Oz
Mon Nov 11, 2019 9:56
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 9069

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

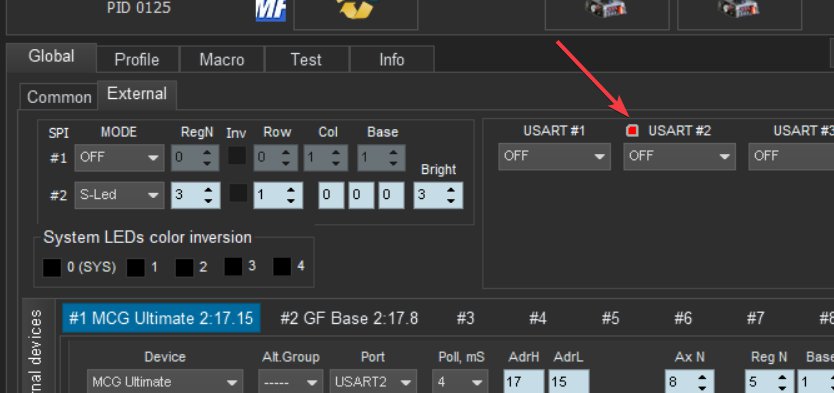

Посмотрите v1_97_F(2) / VKBDevCfg-C_v0.90.81

Переработан движок.

Добавлены моды 0-3 для S-Led:
0-2 - изменяют длительность импульса сброса (250-320-500 uS)
3 - Reset 500 uS + увеличенные по времени в 2 раза импульсы 0/1
by Alex Oz
Fri Nov 08, 2019 20:52
Forum: Про все и обо всем.
Topic: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32
Replies: 18
Views: 9069

Re: Проблема с подключением светодиодной ленты WS2812b и WS2812d-5F NJoy32

viewtopic.php?f=8&p=37522#p37522

PS нумерация для лент начинается с 8, проверять работу рекомендую со вкладки тест-Misc- Fast test - LedN=8

еще попробую сделать вариант с более укороченным импульсом
by Alex Oz
Fri Nov 08, 2019 20:49
Forum: Про все и обо всем.
Topic: Панель управления на NJoy32
Replies: 67
Views: 24618

Re: Панель управления на NJoy32

сделал версию v1_97_F - добавил опцию APA106 ( укороченнный имульс нуля по сравнению со стандартным у WS2812 )
в конфигураторе ( VKBDevCfg-C_v0.90.78) соответственно выбрать опцию APA106 для SPI2

На моем стенде с WS2812 работают оба варианта.
by Alex Oz
Fri Nov 01, 2019 7:34
Forum: Про все и обо всем.
Topic: Панель управления на NJoy32
Replies: 67
Views: 24618

Re: Панель управления на NJoy32

...
— напряжение питания пикселей, заявленное в даташите, лежит в пределах +3.5 ~ +5.3 вольт. Из чего видно, что предпочтительней подавать на ленту меньше 5ти вольт...
...


т.е. 3.3В ниже порога питания по даташиту
by Alex Oz
Thu Oct 31, 2019 14:25
Forum: Про все и обо всем.
Topic: Панель управления на NJoy32
Replies: 67
Views: 24618

Re: Панель управления на NJoy32

Нашел и восстановил свою панель LED, проверил на крайней прошивке - с движком всё ОК. Остаются два варианта - не согласованность уровней сигнала и отличающаяся "времянка". Если на ленте 5V - однозначно нужно делать подключение через согласование уровней. Для прямого подключения на ленте на...
by Alex Oz
Tue Apr 09, 2019 23:19
Forum: Тех. поддержка
Topic: Fat Mamba II & KG-12
Replies: 3
Views: 1077

Re: Fat Mamba II & KG-12

Большое спасибо!Есть несколько неясных моментов:в мануале на Мамбу сказано,что регистров должно быть выставлено 6.Речь о Кобровской ручке? Вторя хатка-рудимент Кобровской ручки?По факту всего одна.Список красным-это ошибки или конфликты? Да, это с ручкой. Хотя должно быть 5. Вторая хатка отключена ...
by Alex Oz
Mon Apr 08, 2019 20:34
Forum: Тех. поддержка
Topic: Fat Mamba II & KG-12
Replies: 3
Views: 1077

Re: Fat Mamba II & KG-12

KG12 - это металлическая ручка без осей (которая так и не была выпущена)
У неё шинный адрес 17.3 - следовательно пластиковая ручка (адрес 17.2) видна не будет.
Можно выбрать Gladiator Stick M/R - но указать в осях NONE



Профиль от винтажной мамбы:
Vintage Mamba.zip
(1.16 KiB) Downloaded 121 times
